Description

Informations sur le produit

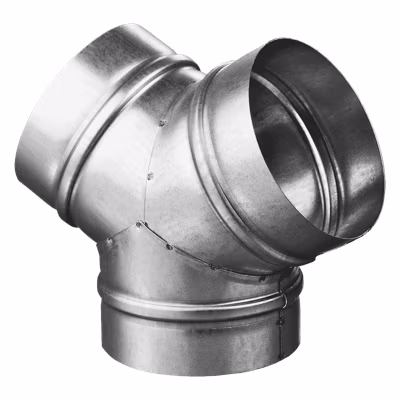

La culotte simple 90° permet d’assurer la confluence de 2 branches de réseau galvanisé à 90° l’une de l’autre.Sa forme en Y (soit un angle de 90° entre les 2 branches ou 45° par rapport à l’axe) est spécialement étudiée pour générer de faibles pertes de charge.Quand utiliser la culotte VMC de dérivation à 90° pour gaines de ventilation en acier galvanisé ?Elle est recommandé pour les réseaux de soufflage en combinaison avec des gaines rigides en acier galvanisé ou gaines flexibles isolées en distribution d’air chaud (par exemple sur poêles à bois ou granulés canalisables) et en climatisation gainable.La culotte en diamètre 80 mm est idéale pour créer une dérivation pour diriger le soufflage de l’air chaud d’un poêle canalisable vers 2 pîèces.Mise en œuvre de la culotte VMC de dérivation à 90° pour gaines de ventilation en acier galvaniséMontage de la culotte (accessoire mâle) par emboitement dans les conduits sont femelles Avec gaines rigides en acier galvanisé :fixation mécanique par vis auto foreusesétanchéité à réaliser par l’ajout de mastic et ruban adhésif aluminiumAvec gaines flexibles :fixation mécanique avec colliers monofil ou serflexétanchéité à réaliser par ruban adhésif aluminium Caractéristiques de la culotte VMC de dérivation à 90° pour gaines de ventilation en acier galvanisé Matière: acier galvanisé3 sorties à emboitement mâle sur conduits de ventilation au diamètre normaliséDisponibles en diamètres égaux (3×80; 3×100; 3×125 & 3×160) et en 1 diamètre réduit (160 vers 2×125)

Caractéristiques et avantages

Pour la séparation du réseau aéraulique en 2 branches de même diamètre avec un angle de 45° par rapport à l’axe Idéal en soufflage grâce à sa faible perte de charge en climatisation et distribution d’air chaud Accessoire mâle en acier galvanisé pour raccordement sur gaines VMC flexibles ou rigides Disponible en diamètres 80, 100, 125, 160 et 160 réduit 125

• Pour la séparation du réseau aéraulique en 2 branches de même diamètre avec un angle de 45° par rapport à l’axe
• Idéal en soufflage grâce à sa faible perte de charge en climatisation et distribution d’air chaud
• Accessoire mâle en acier galvanisé pour raccordement sur gaines VMC flexibles ou rigides

Spécifications techniques
