Description

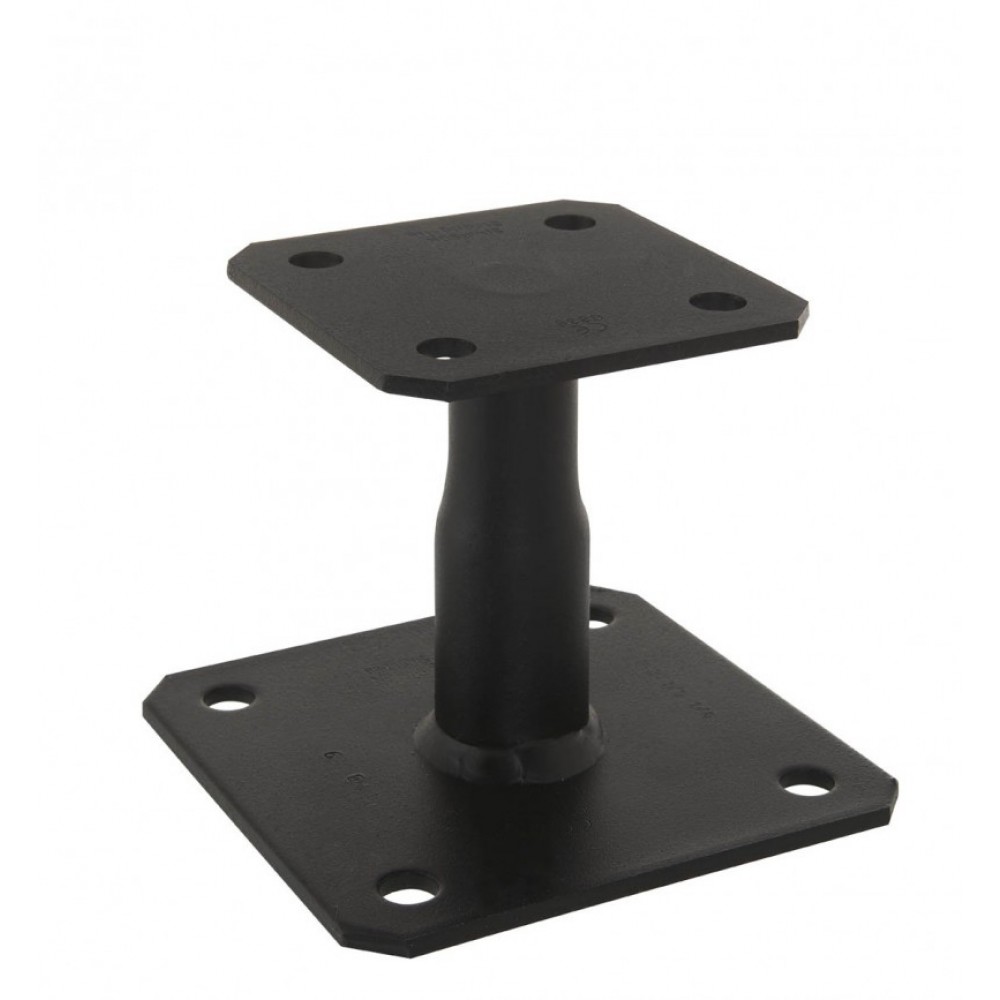

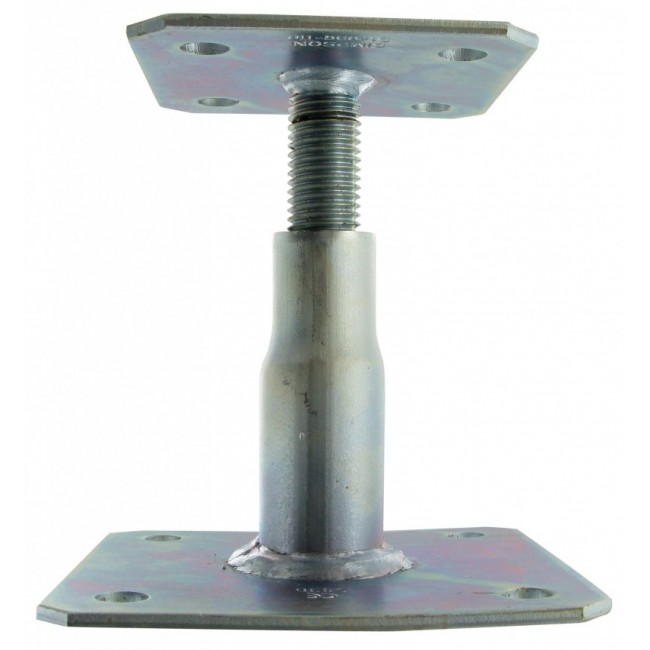

Ce pied de poteau APB SIMPSON Strong-Tie est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.

Caractéristiques :

• Classe de protection 3 : ce produit est prévu pour être posé à l’extérieur
• Finition et protection : EZ
• Exemples d’utilisations : pied de poteau, abri de jardin, carport ouvert, etc.

Avantage :

• Ne nécessite aucun usinage

Support :

• À clouer sur bois, à goujonner sur béton
• Pour la fixation du bois massif ou lamellé collé, des bois composites

Domaines d’utilisation :

• Poteaux de auvent
• Pergola
• Véranda

Fixation par trous de Ø 12 mm.

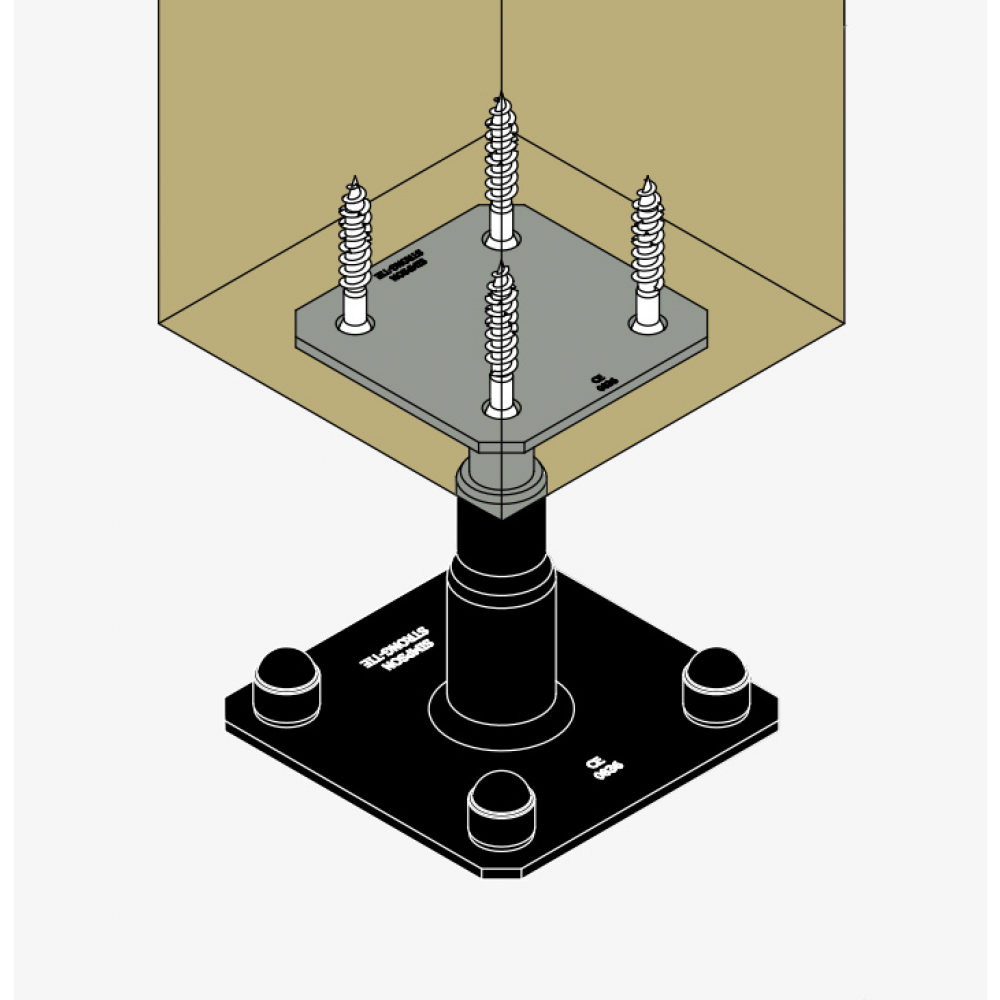

Fixations sur poteau bois :

• Tirefonds LAG Ø 10×80
• ATTENTION : Poteau de section maximale 200 x 200 mm

Fixations sur béton :

• Cheville mécanique : goujon WA M10-78/5
• Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

INSTALLATION : Les pieds s’installent toujours dans le même sens :

• Platine 130 x 130 sur le sol
• Platine 100 x 100 fixé sur le poteau

Mise en oeuvre et fixations

Sur poteau bois :

• Tirefonds LAG Ø10×80.

Sur béton :

• Cheville mécanique : goujon WA M10-78/5.
• Ancrage chimique résine AT-HP + tige filetée LMAS M10-120/25.

Mise en oeuvre

ATTENTION : Poteau de section maximale 200 x 200 mm.

INSTALLATION :

Les pieds s’installent toujours dans le même sens :

• Platine 130 x 130 sur le sol
• Platine 100 x 100 fixé sur le poteau
• Fixation pied poteau APB100/150 sur support rigide

Classe de protection	Classe 3 : extérieur (poteaux, clôtures, etc.)
Conditionnement	Unitaire
Dimension A	100 mm
Dimension B	100 mm
Dimension D	130 mm
Dimension E	130 mm
Dimension F	100 à 150 mm mm
Dimension G	20 mm
Finition de protection	Électrozingué blanc
Fixation	A visser

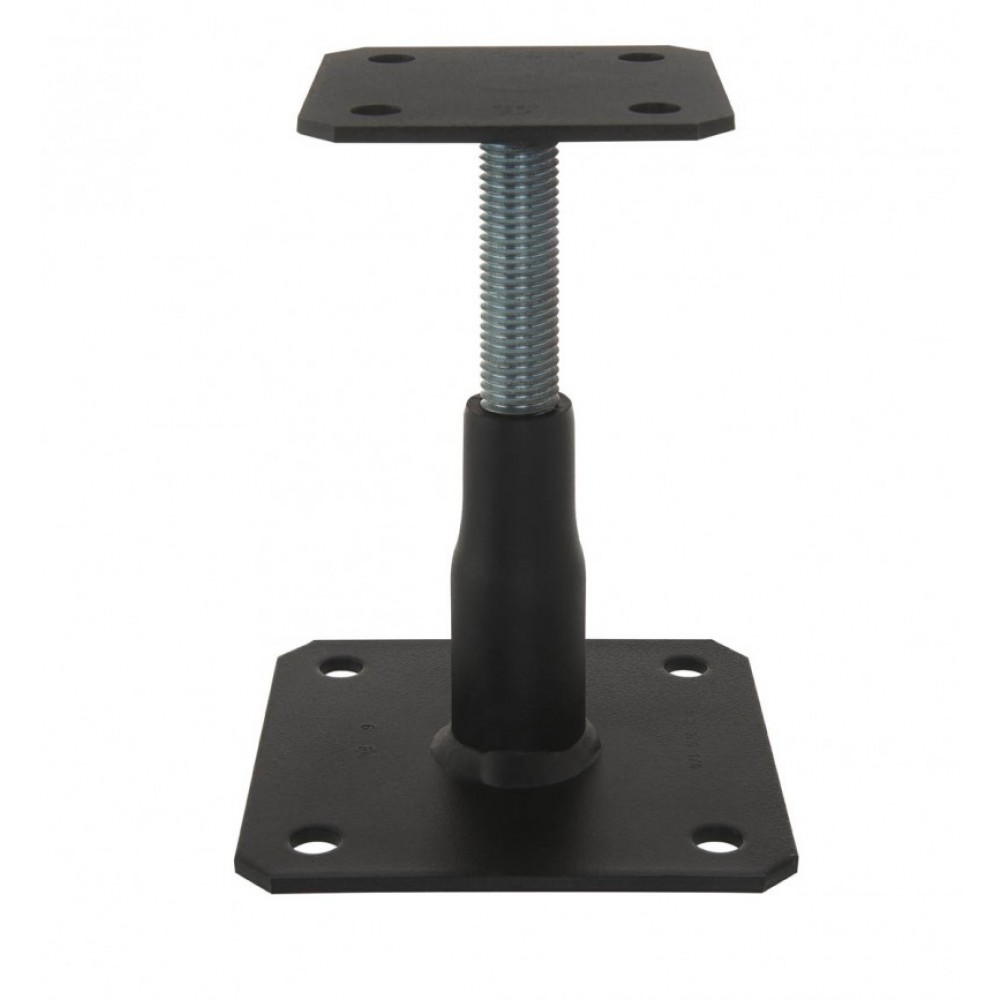

Hauteur réglable	100 à 150 mm
Marque	SIMPSON Strong-Tie
Matière	Acier S235JR
Perçages partie basse	4 Ø12 mm
Perçages partie haute	4 Ø12 mm
Porte	Bois massif, bois lamellé-collé, bois composite, …
Porteur	Bois massif, bois lamellé-collé, béton
Réglable	Oui
Type	APB
Épaisseur t	4 mm
Code fabricant	APB100/150
