Description

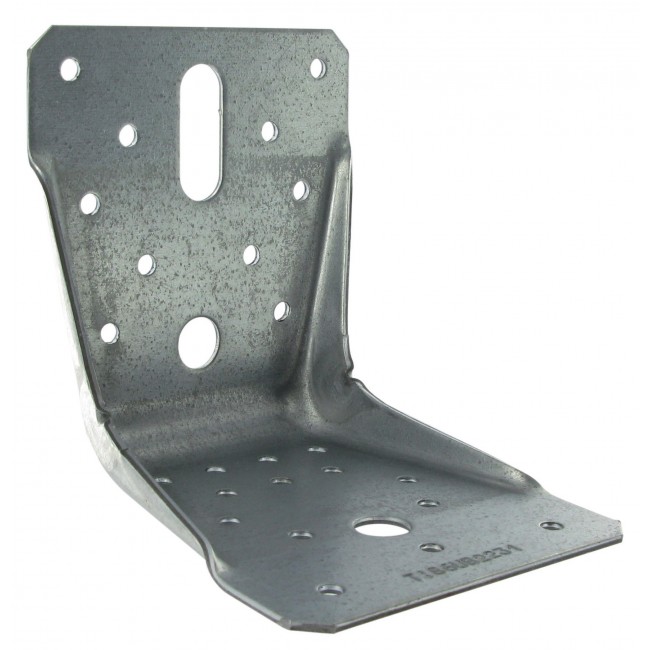

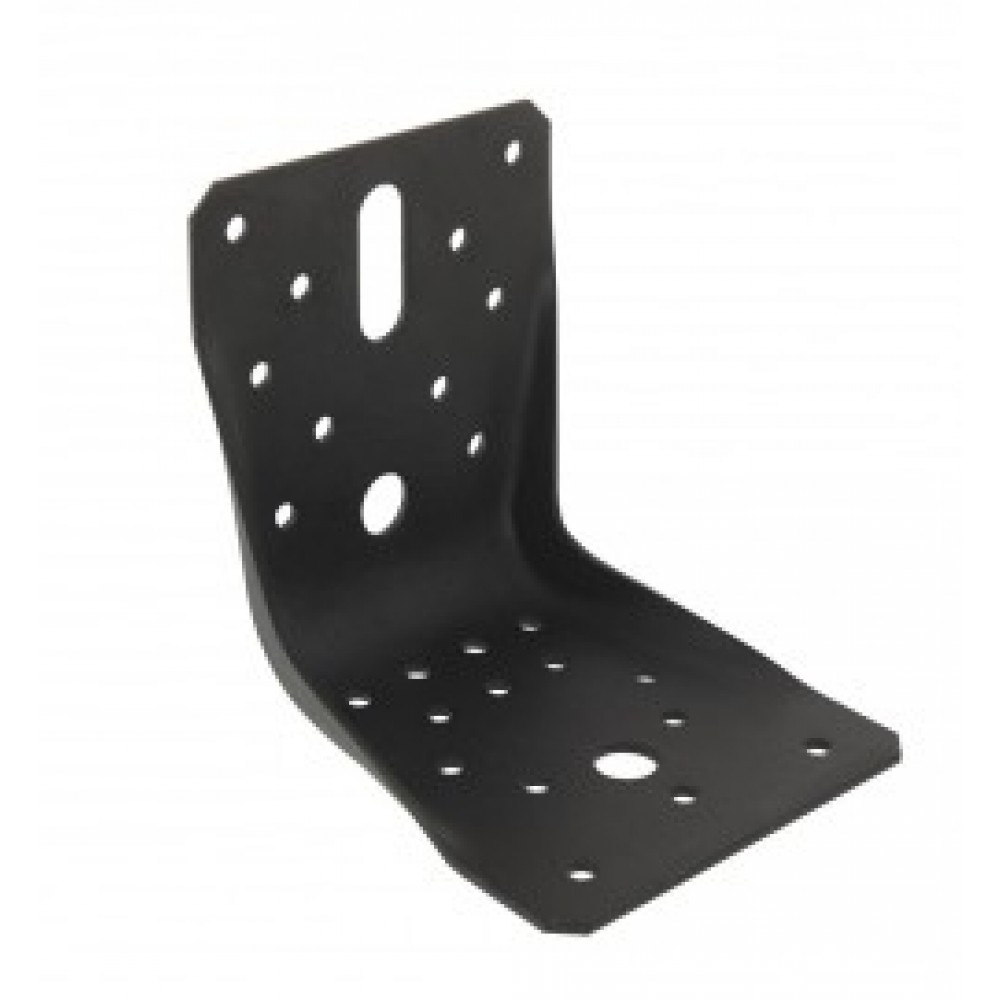

L’équerres renforcée ABR 9015-100 est une équerre de fixation et de reprise de charge pour la charpente et l’ossature bois.

Applications

• À clouer sur bois et bois lamellé collé, à goujonner sur béton, à visser sur acier
• Pour la fixation du bois massif ou lamellé collé, des bois composites
• S’utilise aussi pour la fixation des fermes triangulées

Domaines d’utilisation

• Fixation de fermettes.
• Lisses et montants de bardage.
• Ancrages de chevrons, consoles, chevêtres…

Fixations

Sur bois :

• Pointes annelées CNA Ø4.0×35 ou Ø4.0×50 mm.
• Vis CSA Ø5.0×35 ou CSA Ø5.0×40.
• Boulons.
• Tirefonds.

Sur béton : Support béton :

• Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.

Support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

Sur acier :

• Boulons.
• Fixation bois/bois
• Fixation bois/support rigide

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

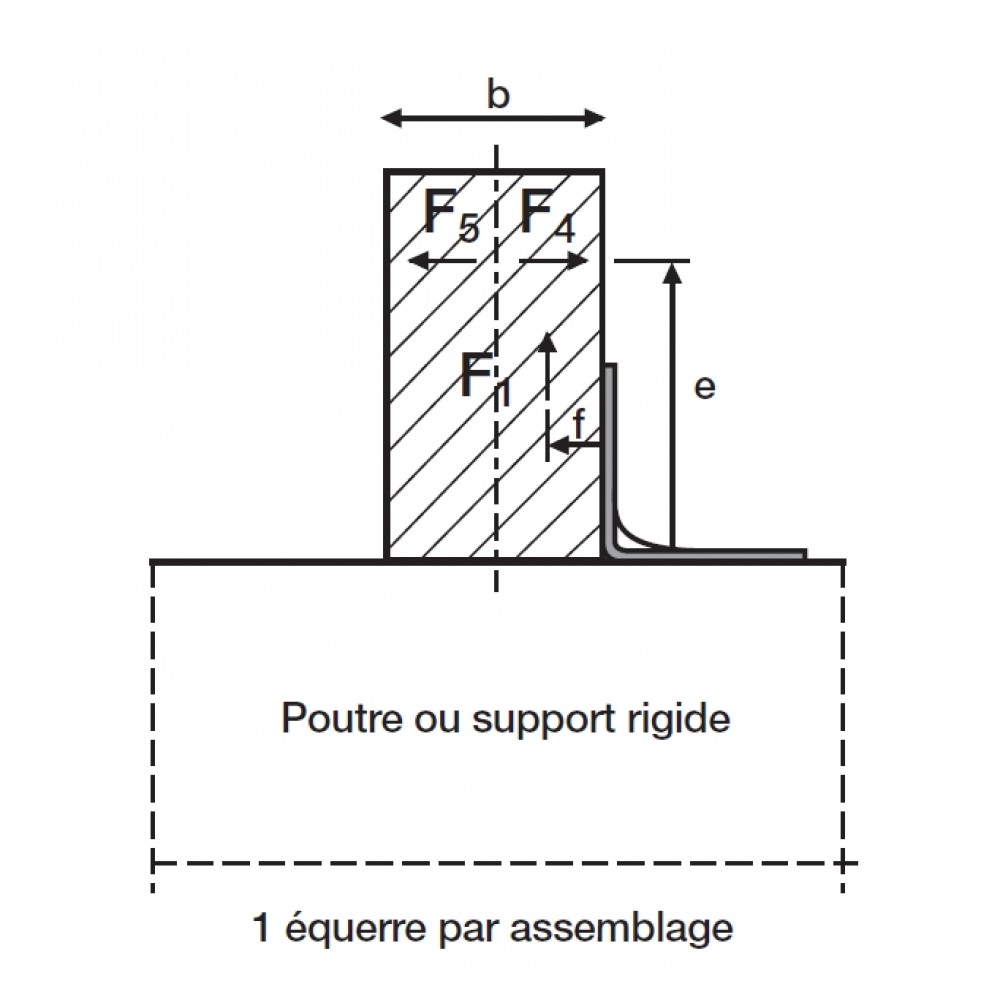

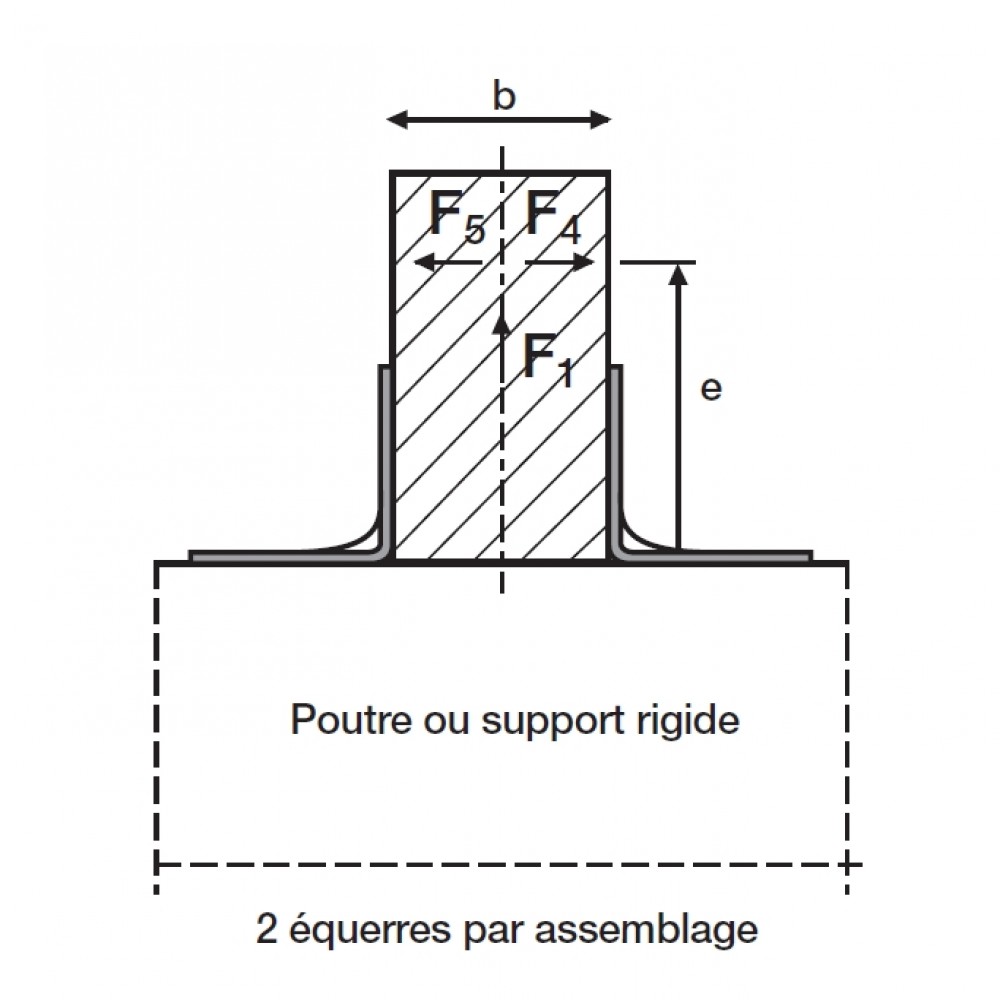

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.. Attention, la référence ABR100 dispose d’un trou oblong Ø12×32 mm tandis que la référence ABR9015 n’a pas de trou oblong.

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Conditionnement	Unitaire
Dimension A	100 mm
Dimension B	100 mm
Dimension C	90 mm
Matière	Acier
Perçages Aile A	10 Ø5 – 1 Ø12 – 1 Ø12×32 mm
Perçages Aile B	14 Ø5 – 1 Ø12 mm
Protection	Peinture polyester noir sur galvanisation
Épaisseur t	2 mm
Code fabricant	ABR100PB
