Description

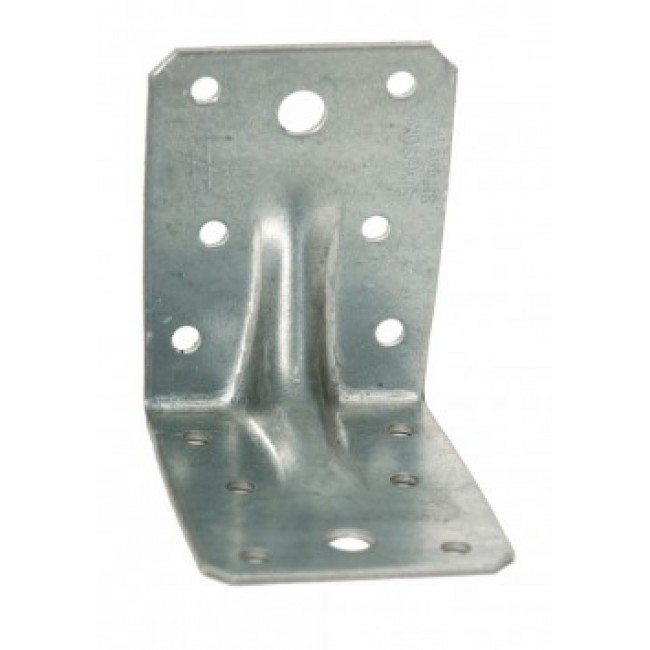

Ces équerres renforcées répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d’utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Support

• À clouer sur bois et bois lamellé collé, à goujonner sur béton, à visser sur acier
• Pour la fixation du bois massif ou lamellé collé, des bois composites
• S’utilise aussi pour la fixation des fermes triangulées

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres…

Fixations sur bois :

• Pointes annelées CNA Ø4.0×35 ou Ø4.0×50 mm.
• Vis CSA Ø5.0×35 ou CSA Ø5.0×40.
• Boulons.
• Tirefonds.

Fixations sur support béton :

• Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.

Fixations support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

Fixations sur acier :

• Boulons.

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche..

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Finition de protection	Galvanisation Z275
Marque	SIMPSON Strong-Tie
Matière	Acier laminé à froid S250GD
Porte	Bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés, …
Porteur	Bois massif, bois lamellé-collé, béton,acier
Protection	Galvanisation S250GD
Code fabricant	E9/2.5 E20/3 E2/2.5/7090 AG922 EB/7070 ABR105
Conditionnement	25 50

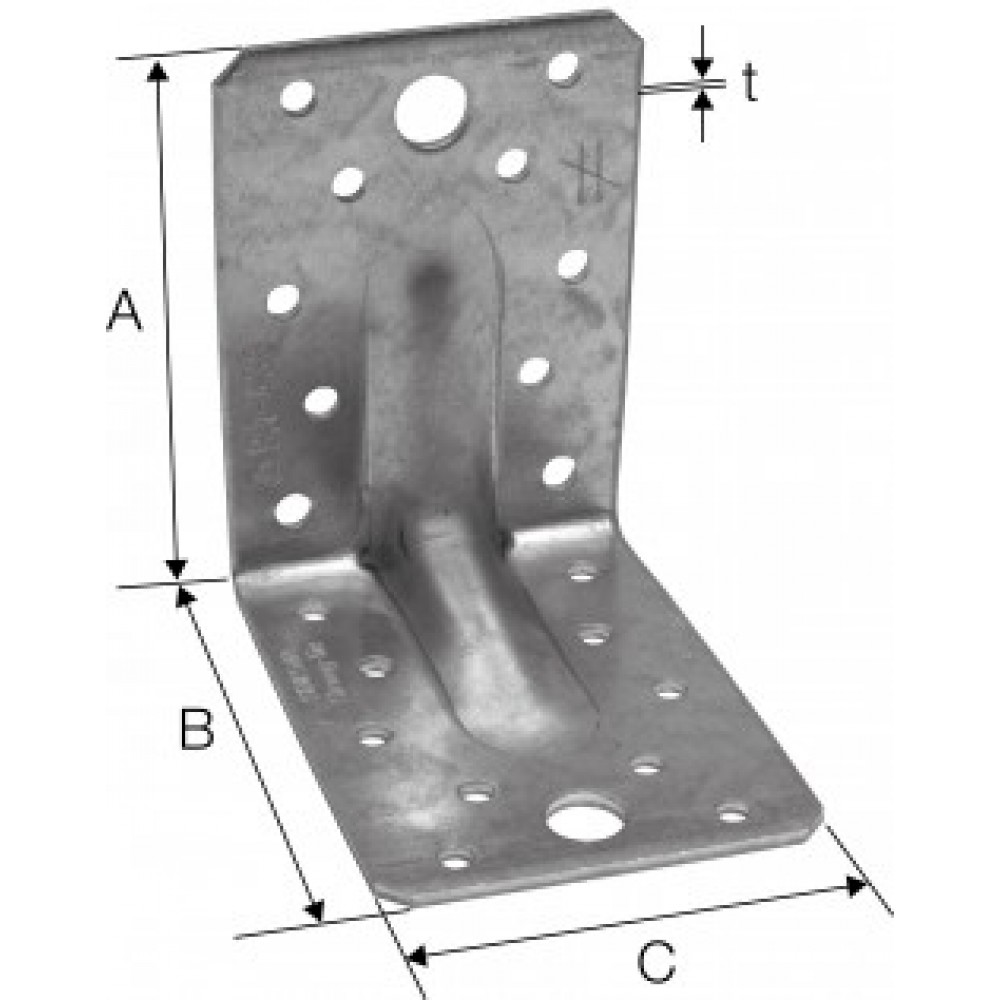

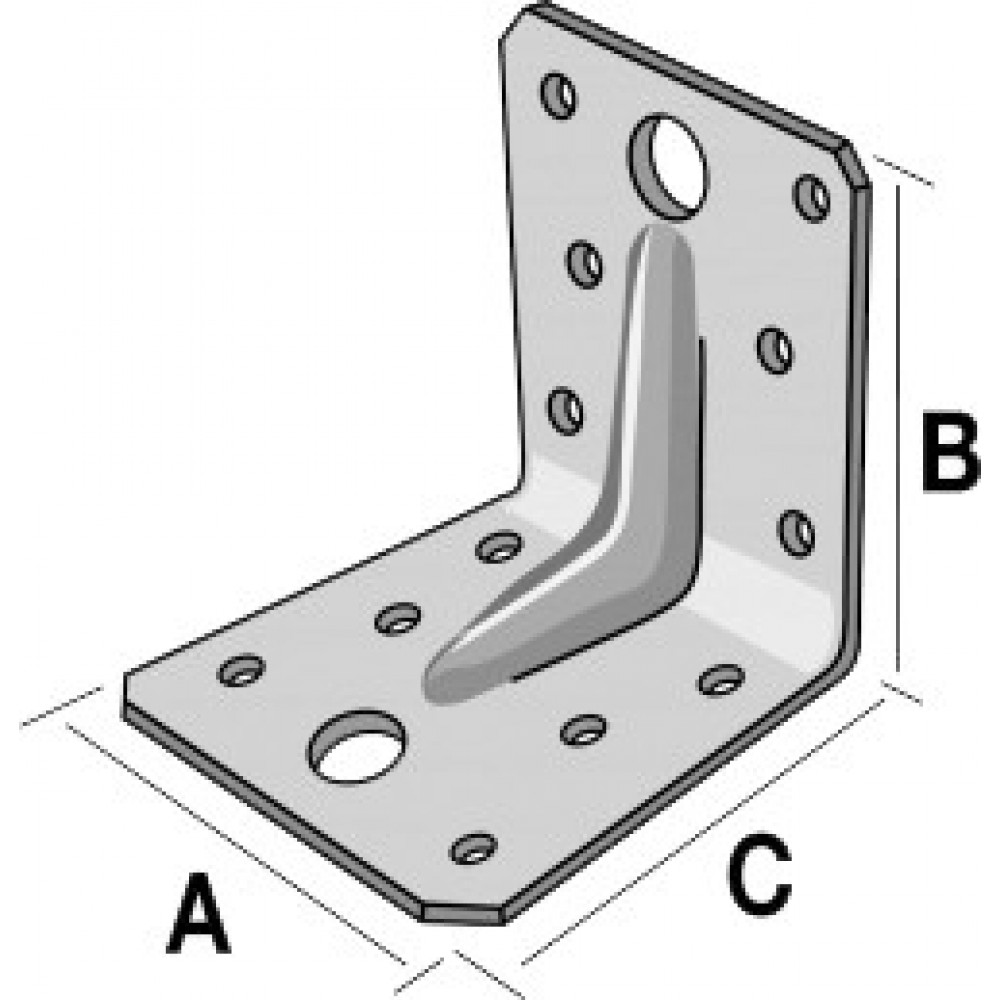

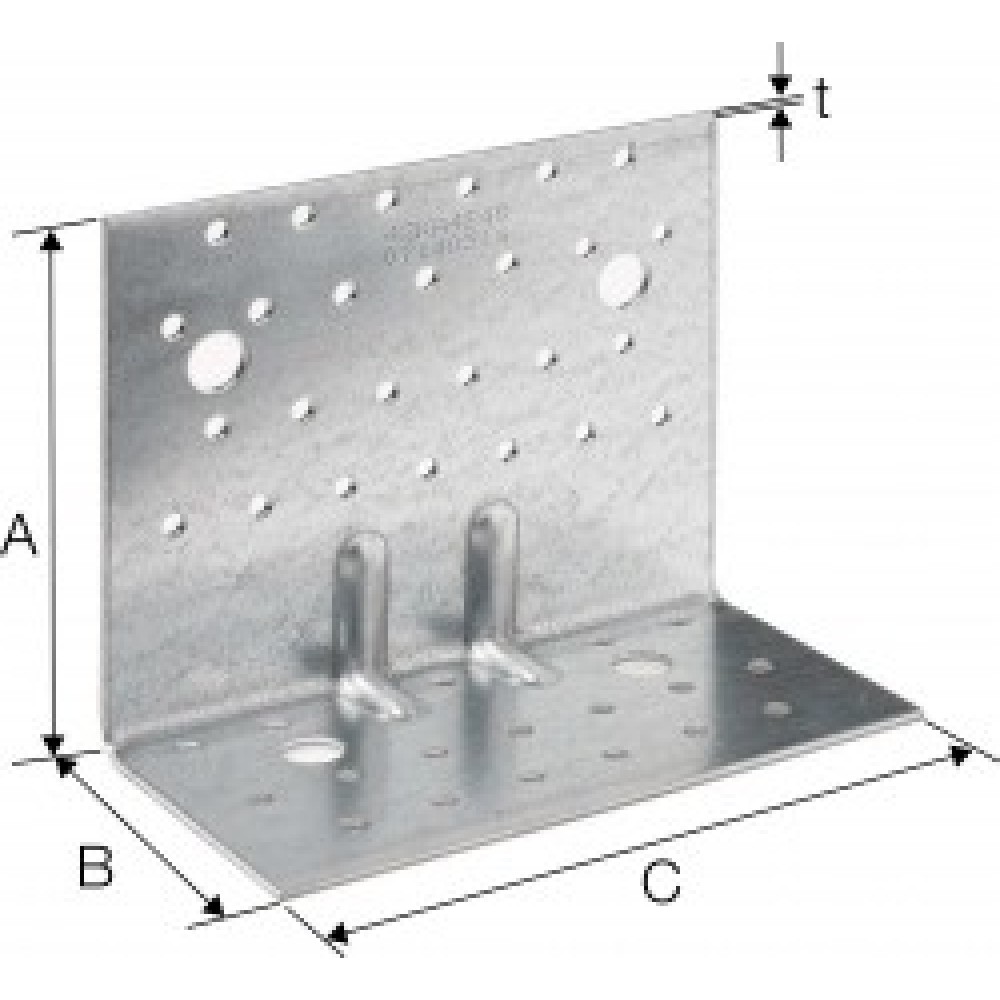

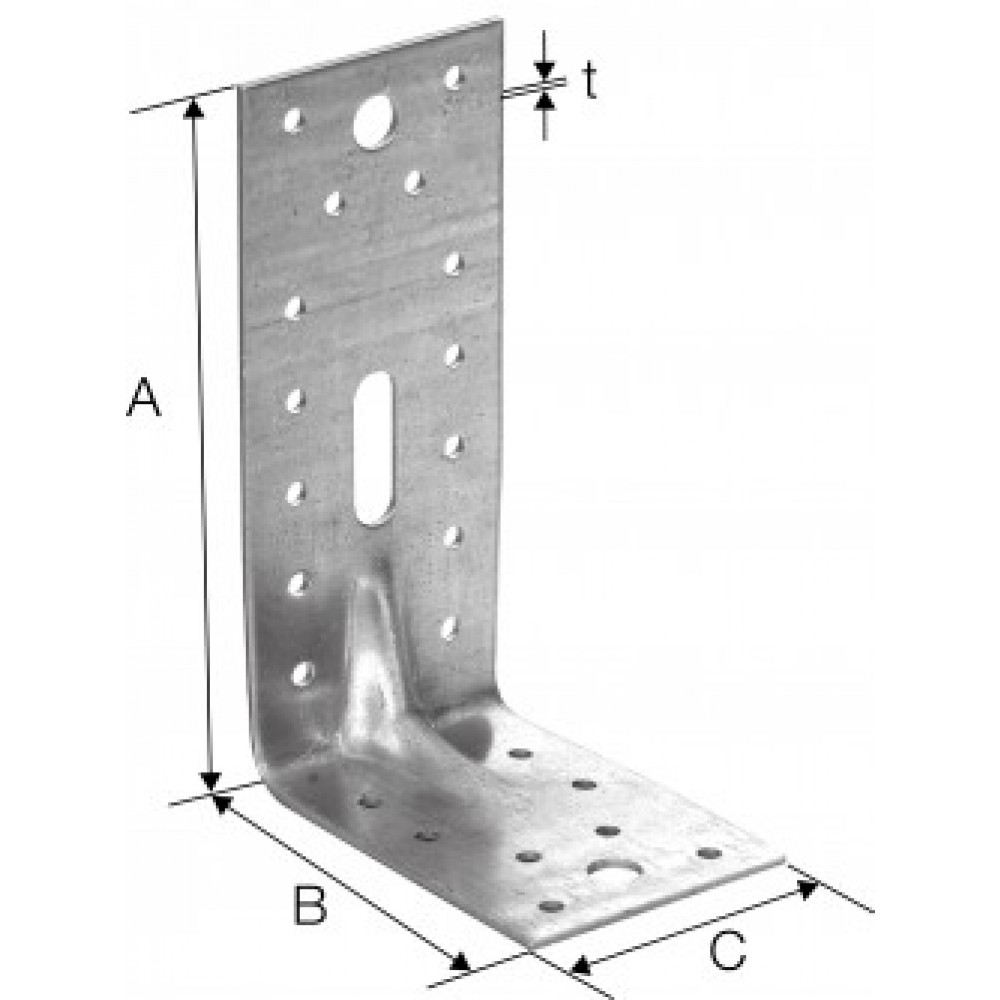

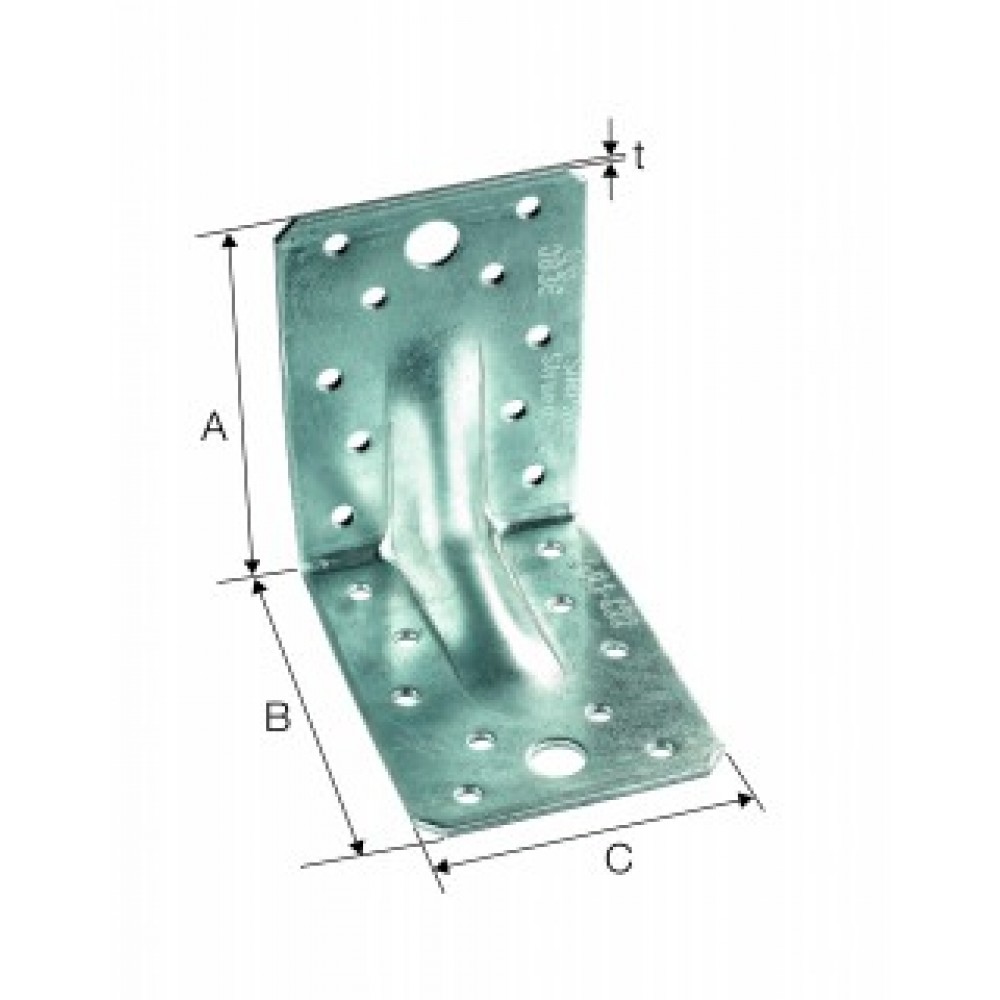

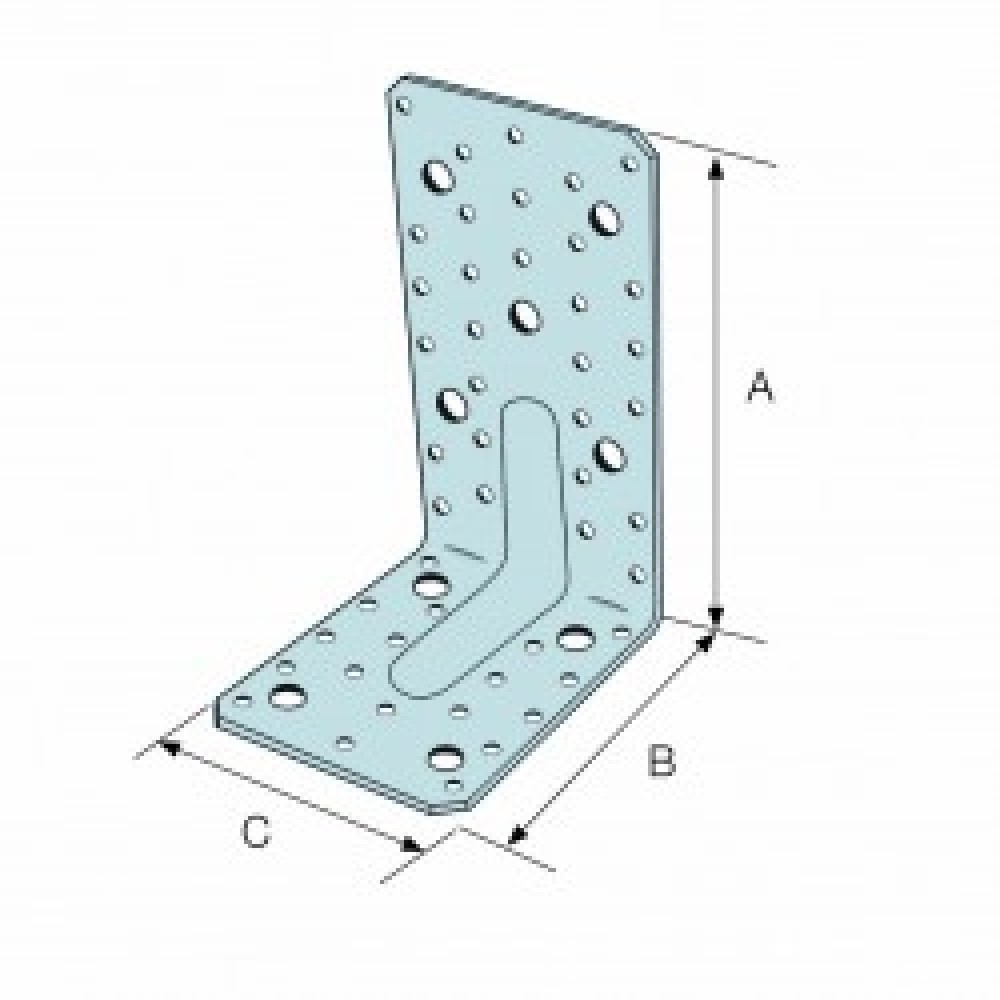

Dimension A(mm)	70 90 105 121 152.5 170
Dimension B(mm)	70 79 90 105 113 154
Dimension C(mm)	55 65 90 95 150
Perçages Aile A	6 Ø5 – 1 Ø8,5 mm 10 Ø5 – 1 Ø11 mm 10 Ø5 – 3 Ø11 mm 14 Ø5 – 1 Ø11 – 1 Ø11×34 mm 24 Ø5 – 5 Ø11 mm 26 Ø5 – 2 Ø13 mm
Perçages Aile B	6 Ø5 – 1 Ø8,5 mm 10 Ø5 – 1 Ø11 mm 14 Ø5 – 1 Ø11 mm 14 Ø5 – 2 Ø11 mm 16 Ø5 – 4 Ø11 mm 18 Ø5 – 2 Ø13 mm
Épaisseur t(mm)	2 2.5 3
