Description

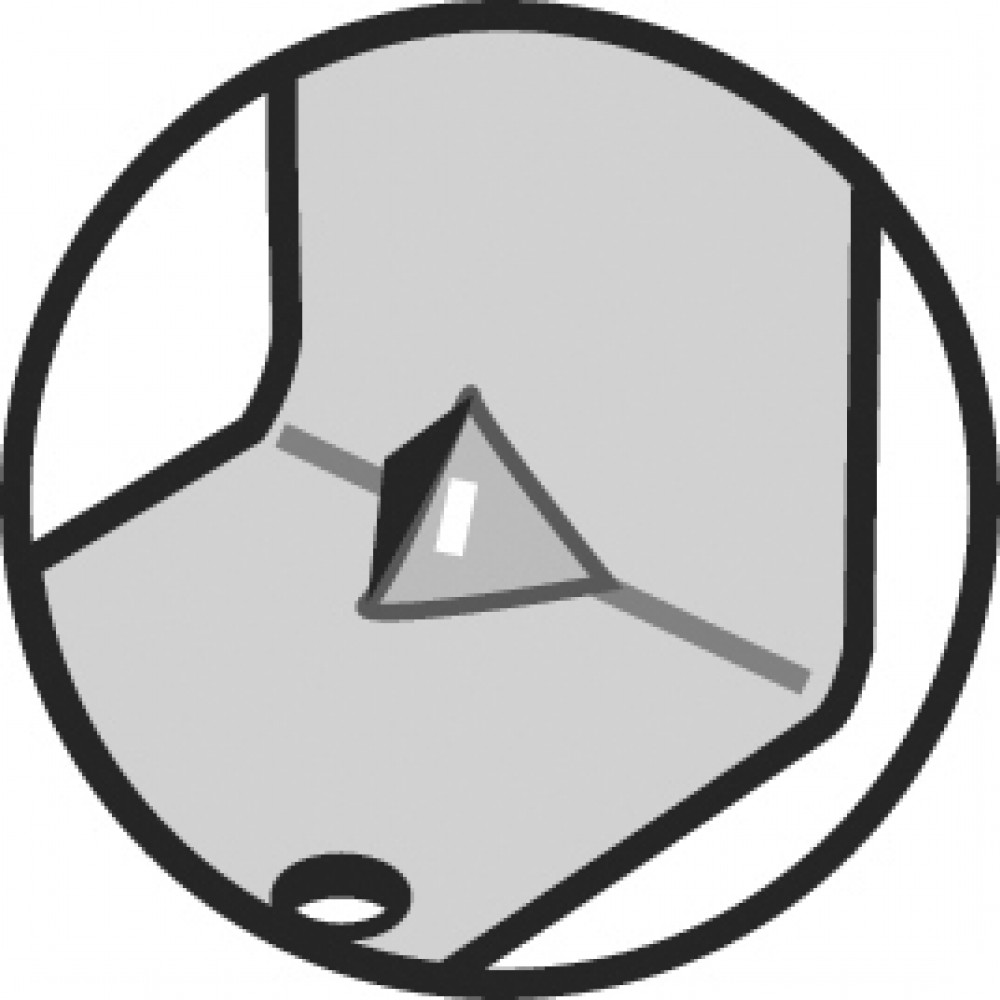

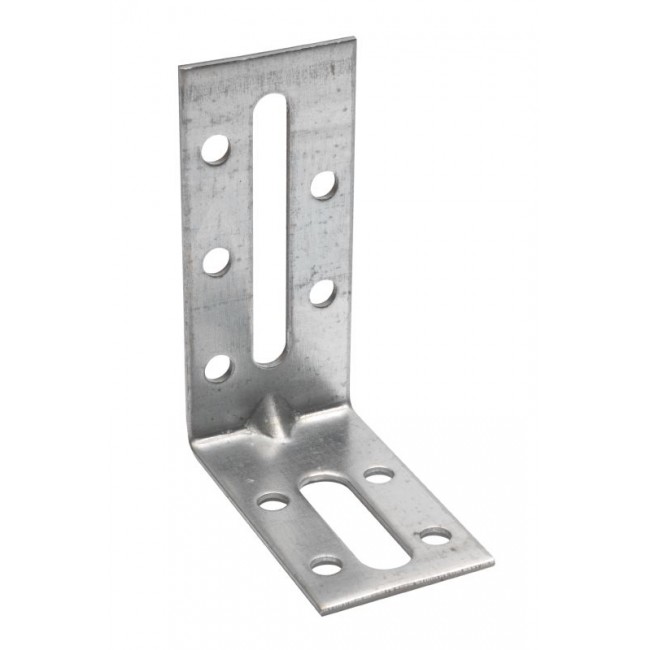

L’équerre EFIXR est destinée à tous les assemblages d’agencement en intérieur et la pose de menuiseries intérieures et extérieures. Le raidisseur de l’EFIXR augmente la rigidité en particulier pour les grands modèles.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d’utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Avantage

• Les 2 trous oblongs facilitent les réglages.

Mise en oeuvre et fixations

Trous de pointes Ø5 mm et oblongs largeur 8.5 et 6.5 mm.

Sur bois :

• Pointes annelées CNAØ4.0 mm
• Boulons
• Tirefonds
• Vis CSAØ5.0 mm

Sur béton :

• Chevilles à frapper HIPC 8-60/20

Sur métal :

• Boulons
• Vis autoforeuses

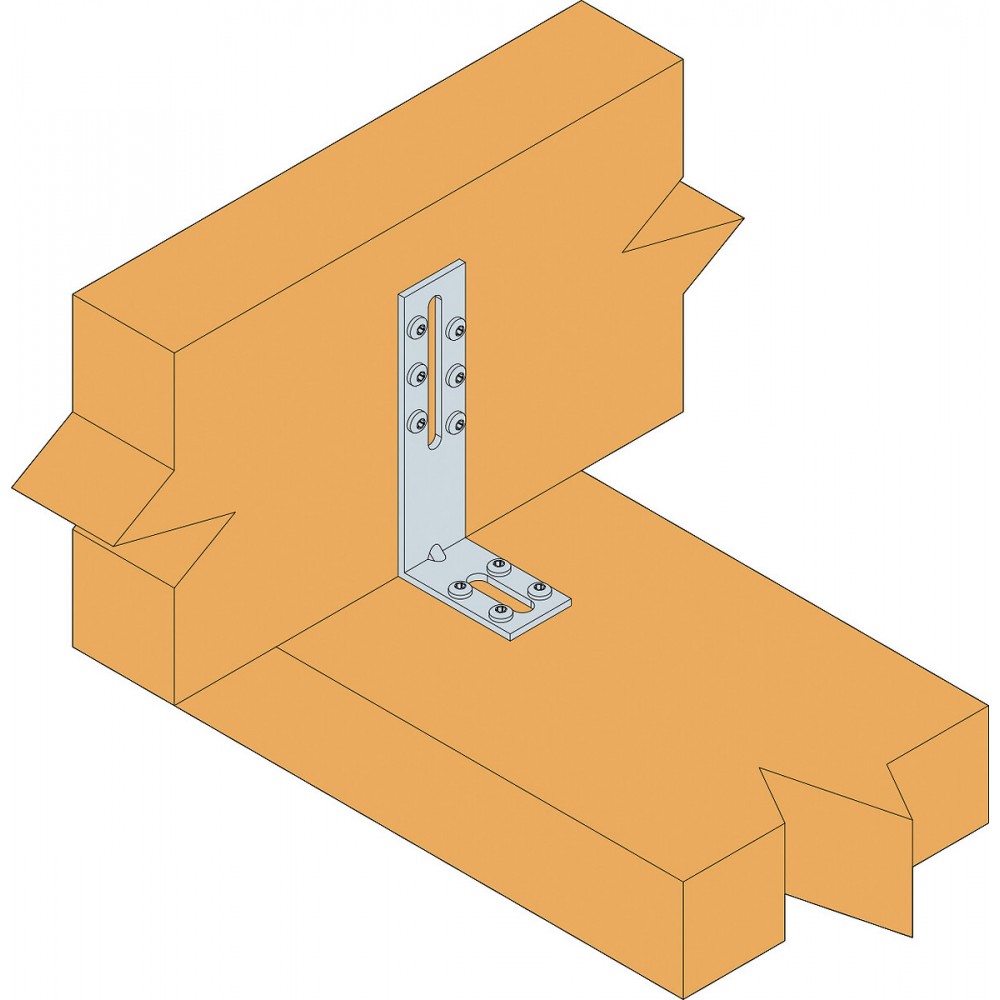

• Fixation bois/bois

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Conditionnement	100 pièces

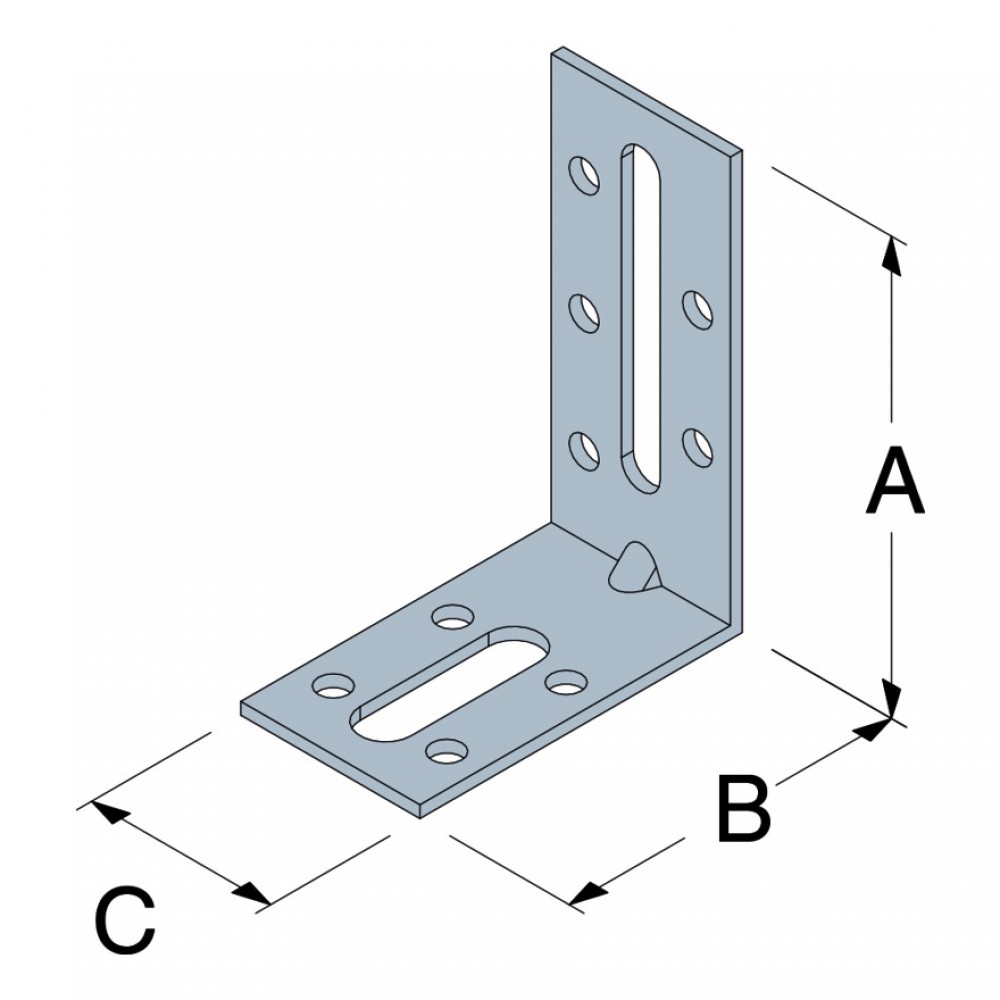

Dimension C	30 mm
Marque	SIMPSON Strong-Tie
Matière	Acier
Perçages Aile B	4 Ø5 – 1 Ø8,5×30 mm
Protection	Galvanisation S250GD

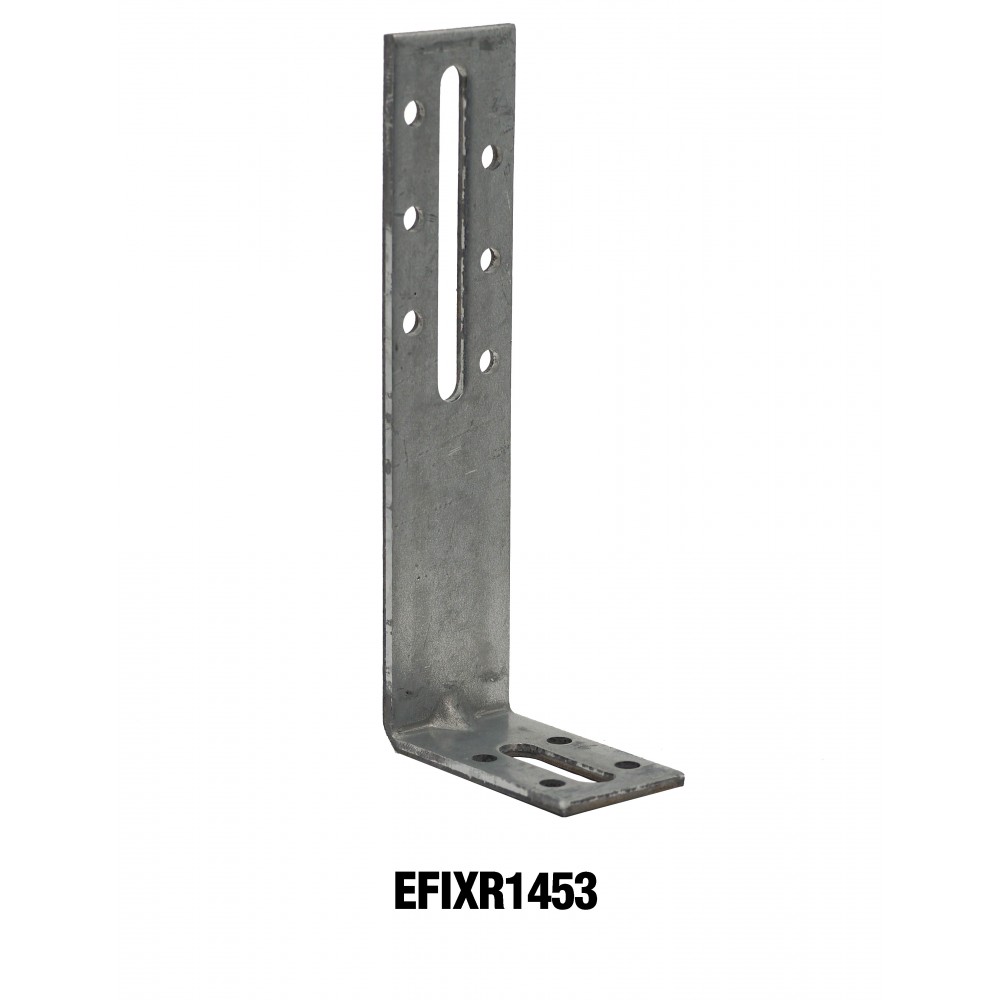

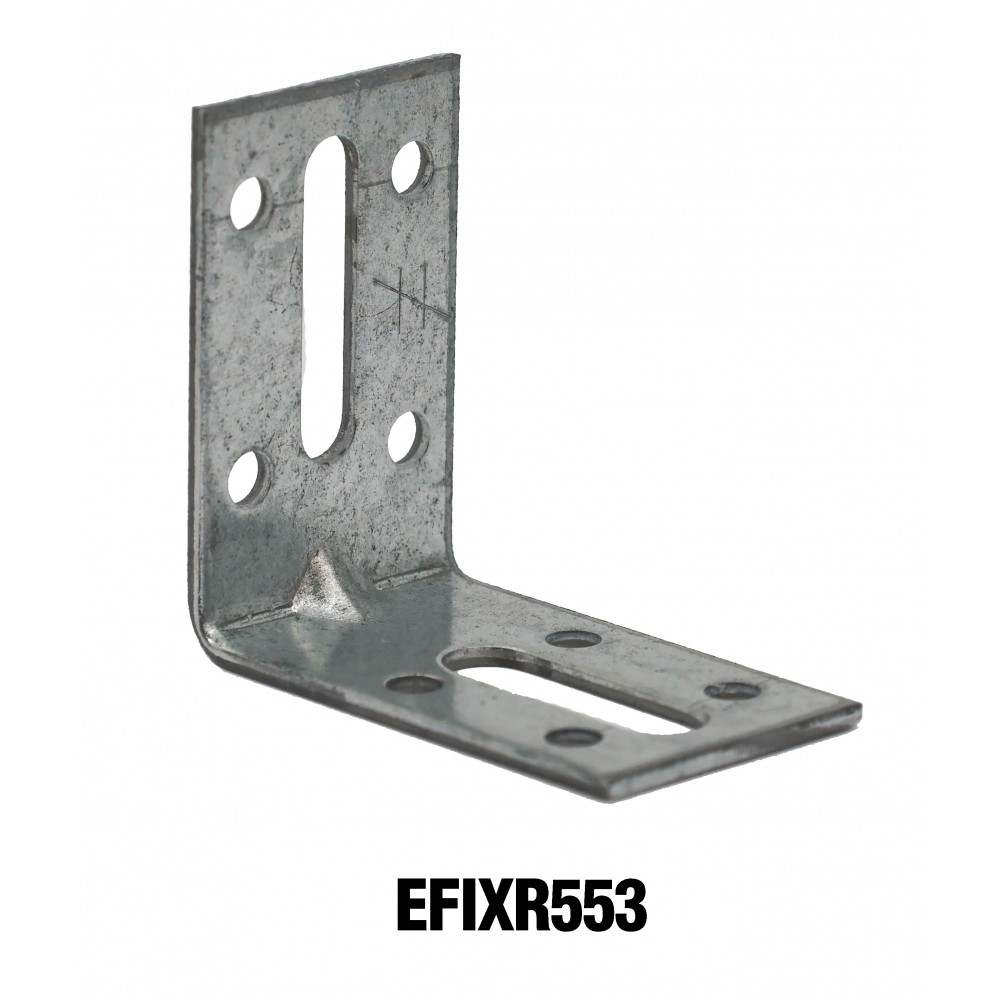

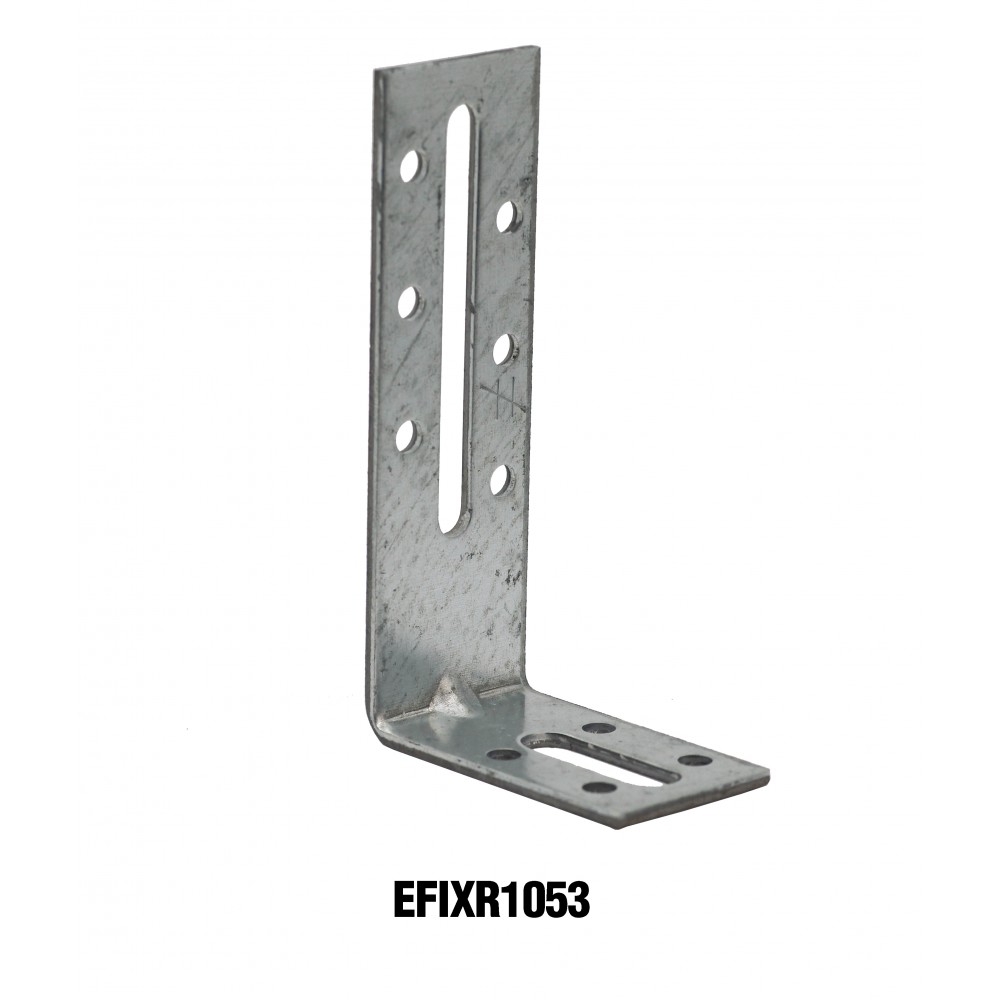

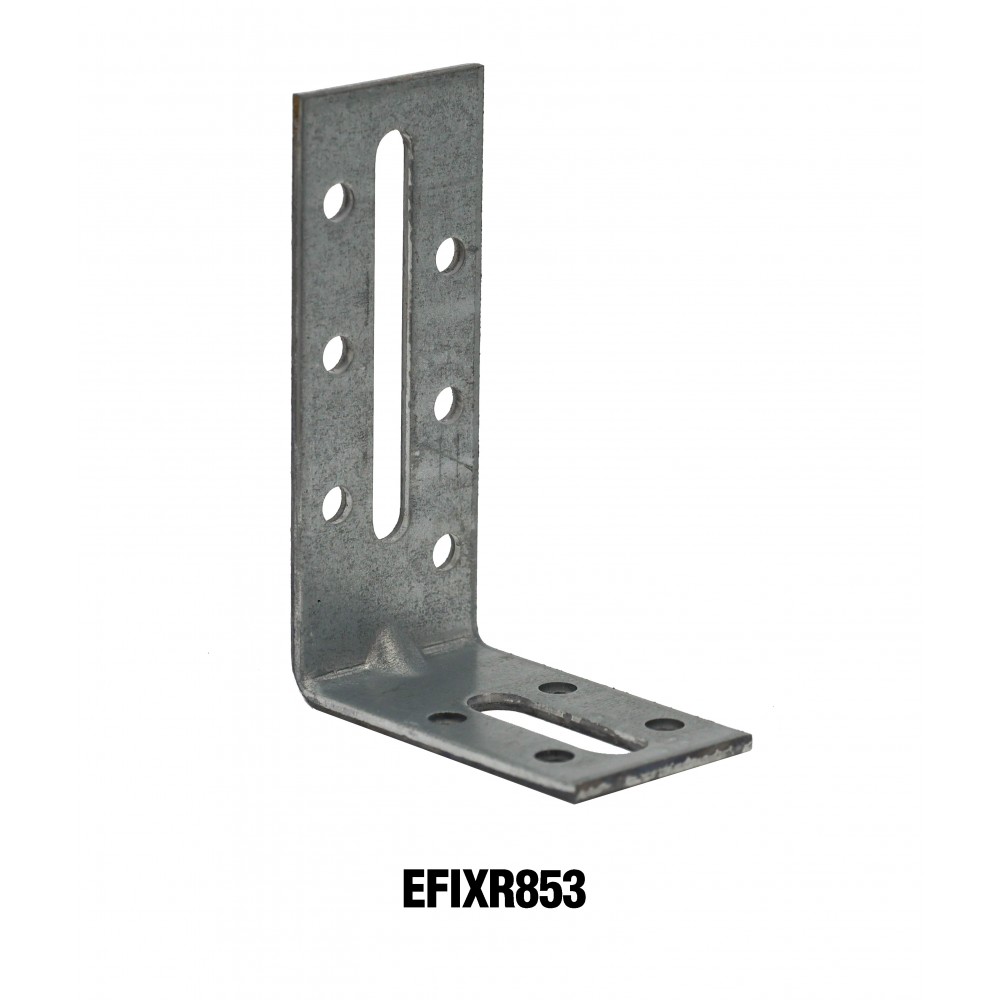

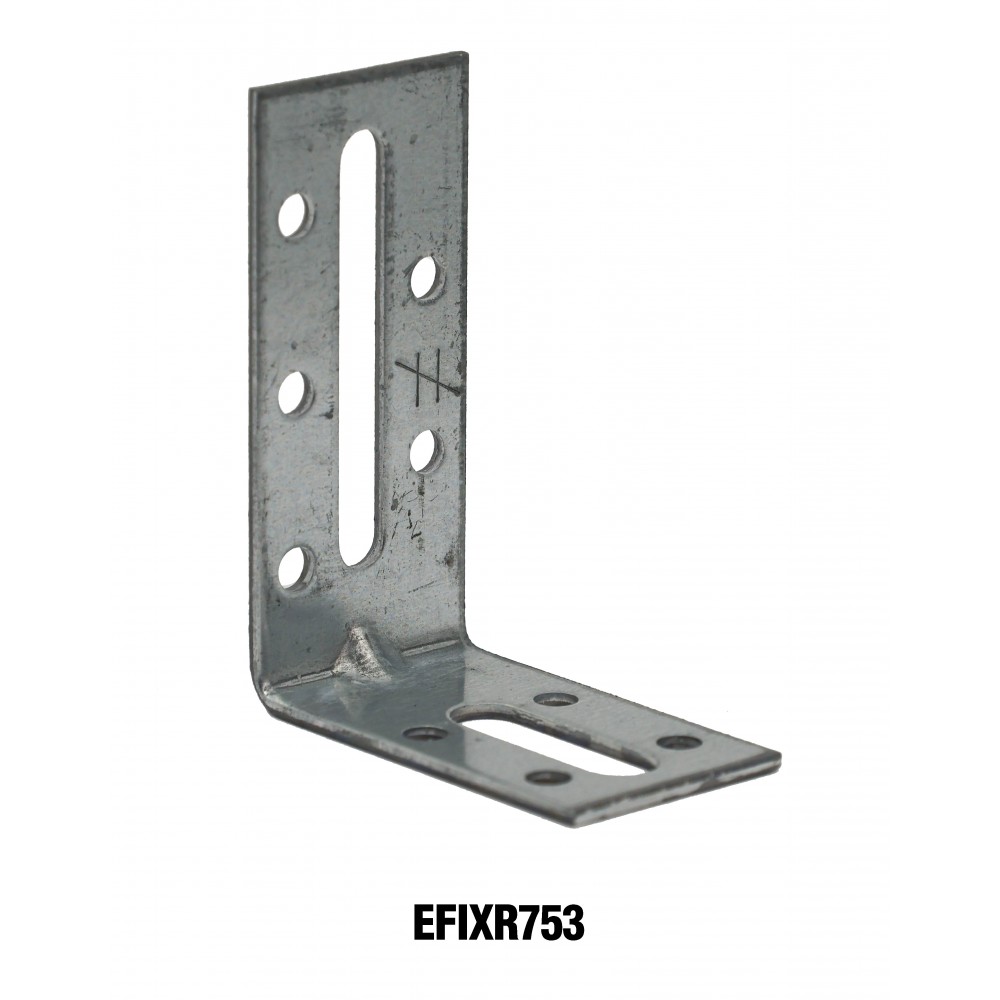

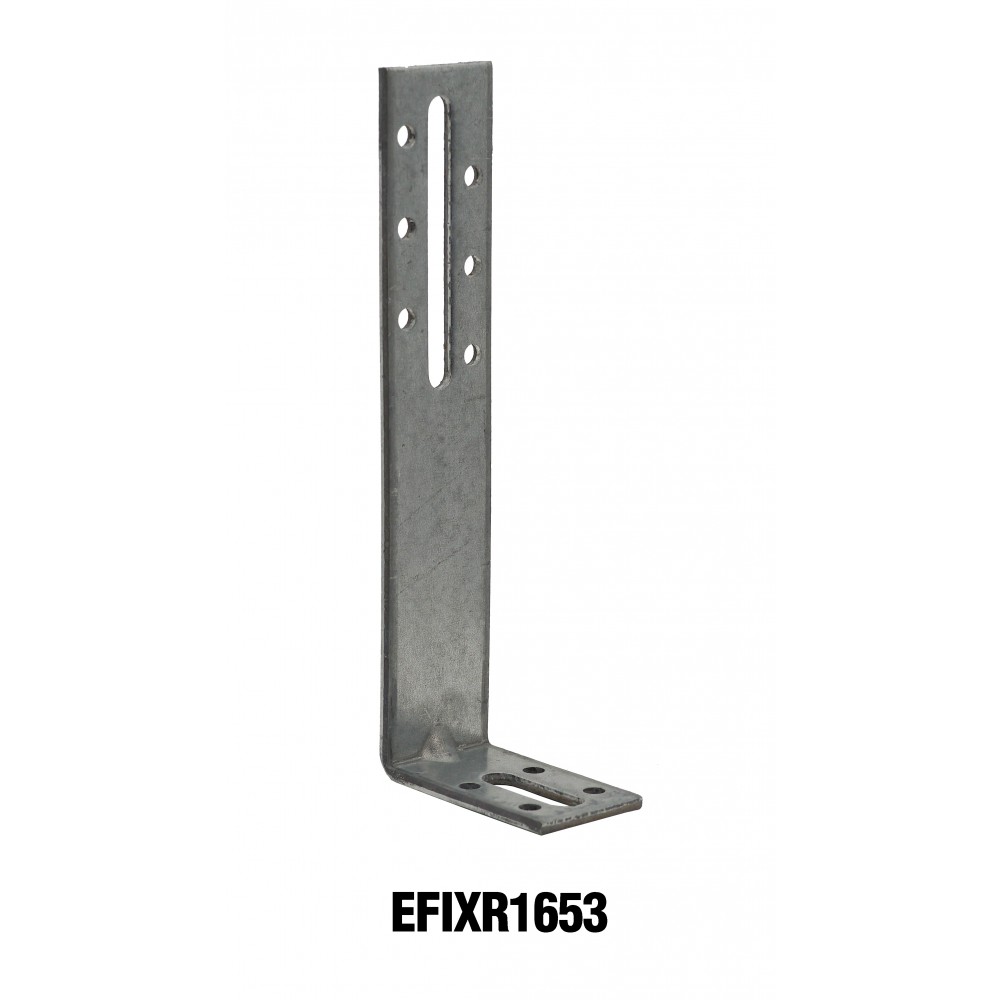

Code fabricant	EFIXR753 EFIXR853A EFIXR553 EFIXR1053 EFIXR1253 EFIXR1453 EFIXR1653
Dimension A(mm)	50 70 80 100 120 140 160
Dimension B(mm)	54 55
Perçages Aile A	4 Ø5 – 1 Ø6,5×30 mm 5 Ø5 – 1 Ø6,5×50 mm 6 Ø5 – 1 Ø6,5×55 mm 6 Ø5 – 1 Ø6,5×65 mm
Épaisseur t(mm)	2 2.5 3
