Description

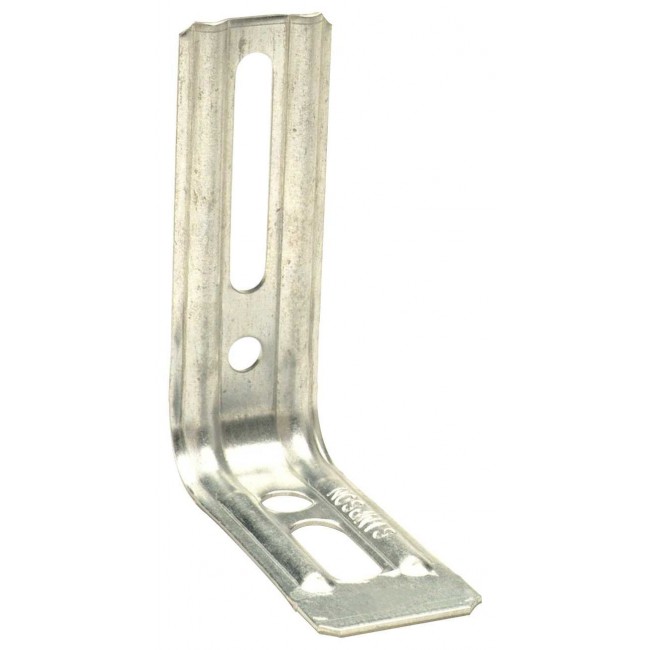

Les équerres type END ont été entièrement réétudiées pour une plus grande polyvalence dans l‘utilisation qui en est faite.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d’utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Supports

• Pour fixation tous supports (bois, béton, acier)
• Pour la fixation des menuiseries (PVC, bois, aluminium, acier)

Domaines d’utilisation

• Fixation de menuiseries intérieures et extérieures

Fixations

• Sur bois : Pointes annelées CNA4,0 / Vis CSA5,0.
• Sur béton : Chevilles à frapper HIPC 8-60/20.
• Sur métal : Boulons Ø8.

Mise en oeuvre et fixations

Sur bois :

• Pointes annelées CNA4,0.
• Vis CSA5,0.

Sur béton :

• Chevilles à frapper HIPC 8-60/20.

Sur métal :

• Boulons Ø8.
• Fixation bois/support rigide
• Fixation bois/support rigide

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)

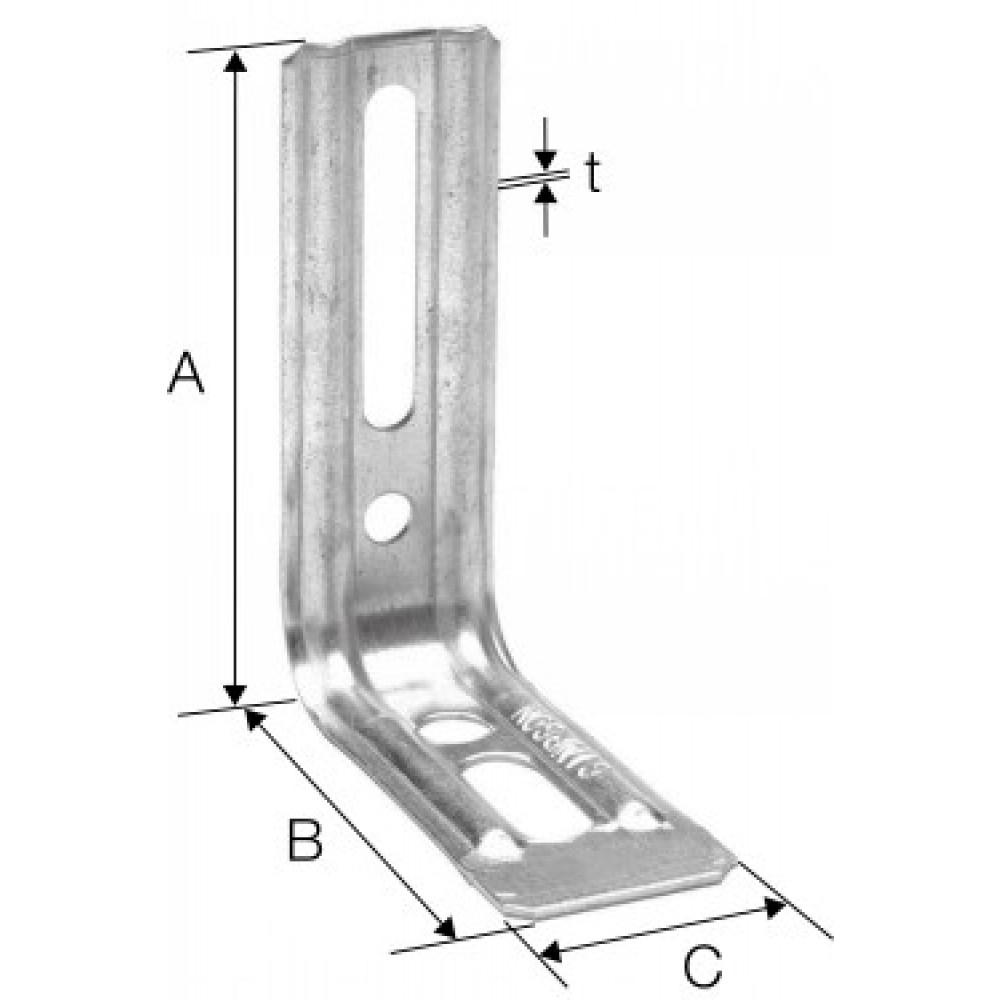

Dimension B	71,50 mm
Dimension C	30 mm
Marque	SIMPSON Strong-Tie
Perçages Aile B	1 Ø9 – 1 Ø9×25 mm
Épaisseur t	1,50 mm
Code fabricant	END55/1.5 END85/1.5 END55/1.5 END85/1.5 END100/1.5 END100/1.5 END130/1.5 END130/1.5
Conditionnement	25 100
Dimension A(mm)	55 85 100 130
Perçages Aile A	1 Ø6,5 – 1 Ø6,5×45 mm 1 Ø6,5×30 mm 2 Ø6,5 – 1 Ø6,5×45 mm 4 Ø6,5 – 1 Ø6,5×45 mm
