Description

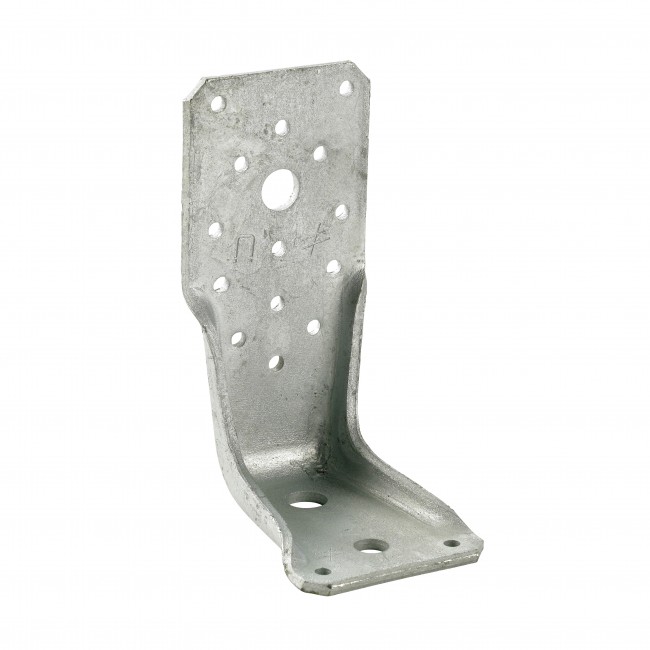

Les équerres renforcées AKRX3L sont conçues pour l’ancrage des murs à ossature bois quand les équerres traditionnelles ne suffisent plus à reprendre les efforts en traction et en soulèvement.
Applications
- À sceller ou goujonner dans le béton
- Pour la fixation du bois massif ou lamellé collé, des bois composites
Domaines d’utilisation
- Fixation de montants.
- Poteaux bois.
- Murs bois massifs.
- Poutres lamellé-collé périphériques.
- Application poutre sur poutre…
Mise en oeuvre et fixations
Sur porté :
- Pointes annelées CNA Ø4.0×50 mm.
- Vis CSA Ø5.0×40 mm.
Sur porteur béton:
- Cheville mécanique : goujon type WA M12-104/5.
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M12-150/35.

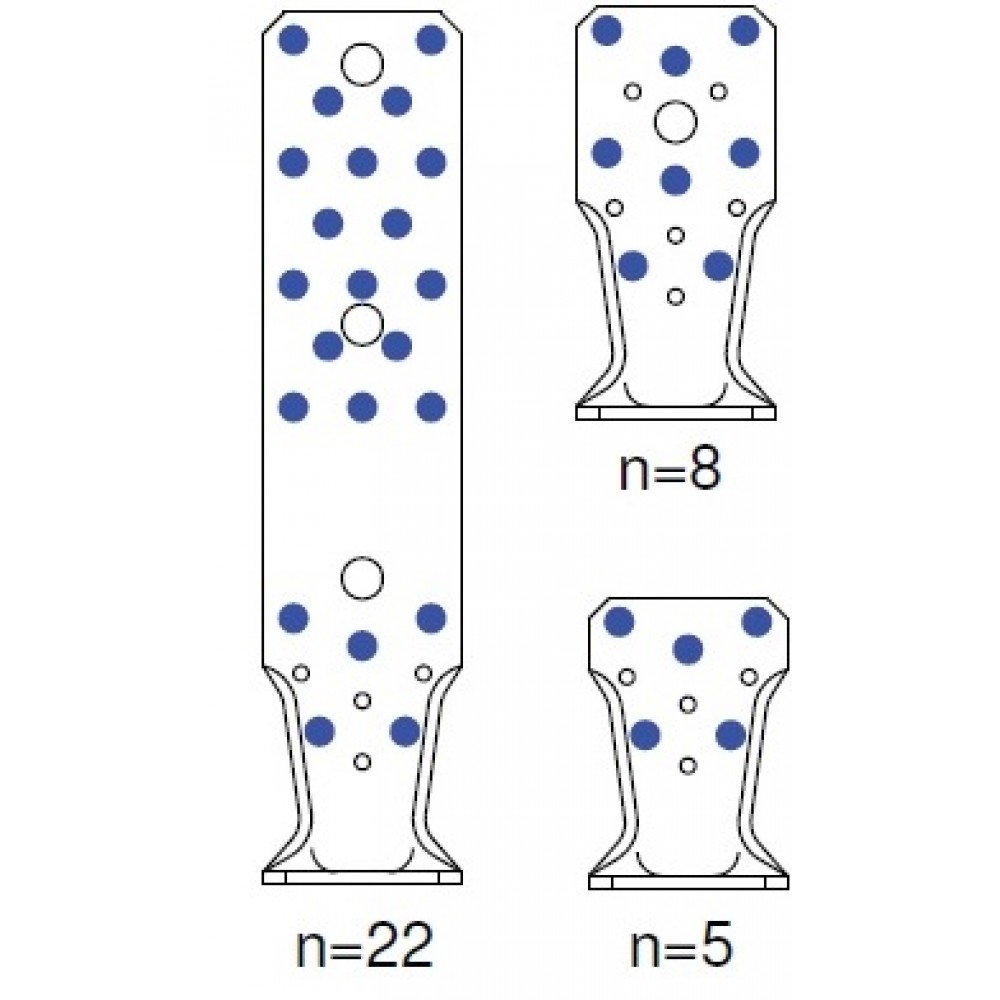

- Clouage total
- Clouage partiel
- Clouage sur poteau

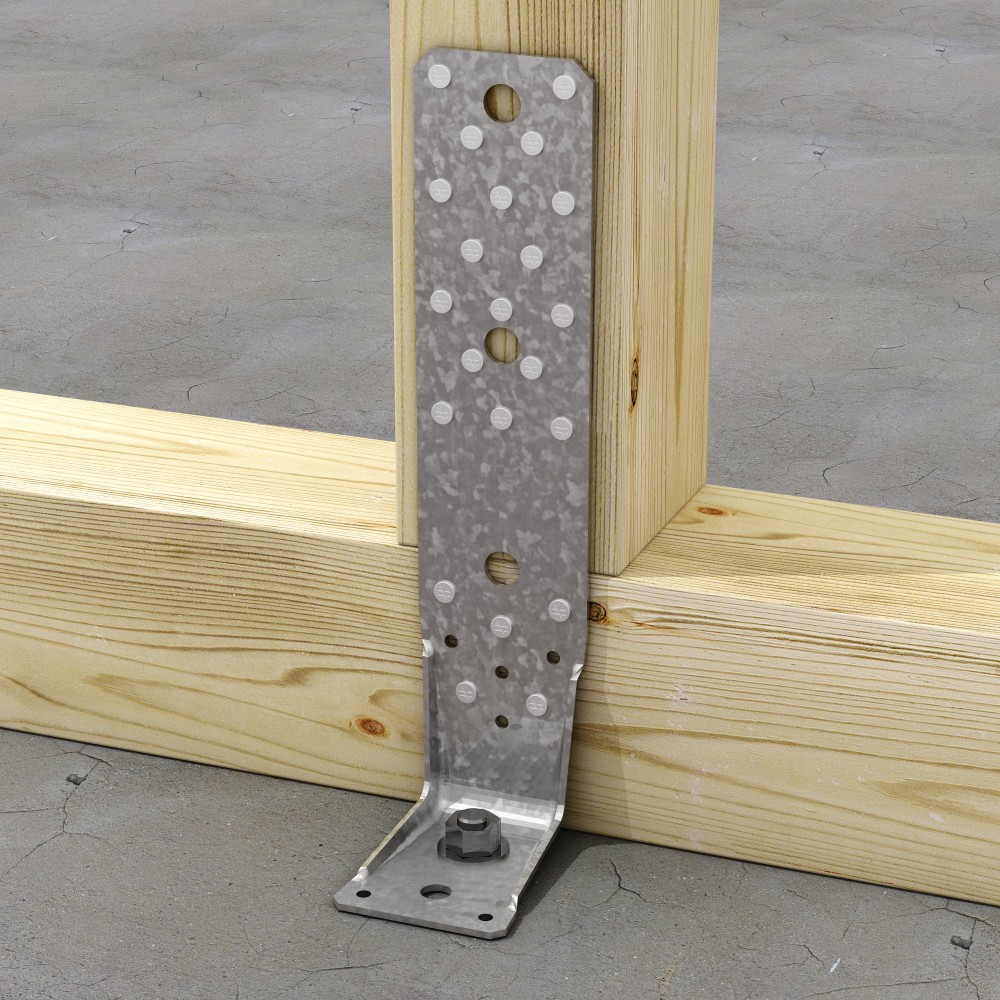

- Fixation d’équerre renforcée pour ossature bois avec SDS
| Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
|---|---|
| Conditionnement | Unitaire |

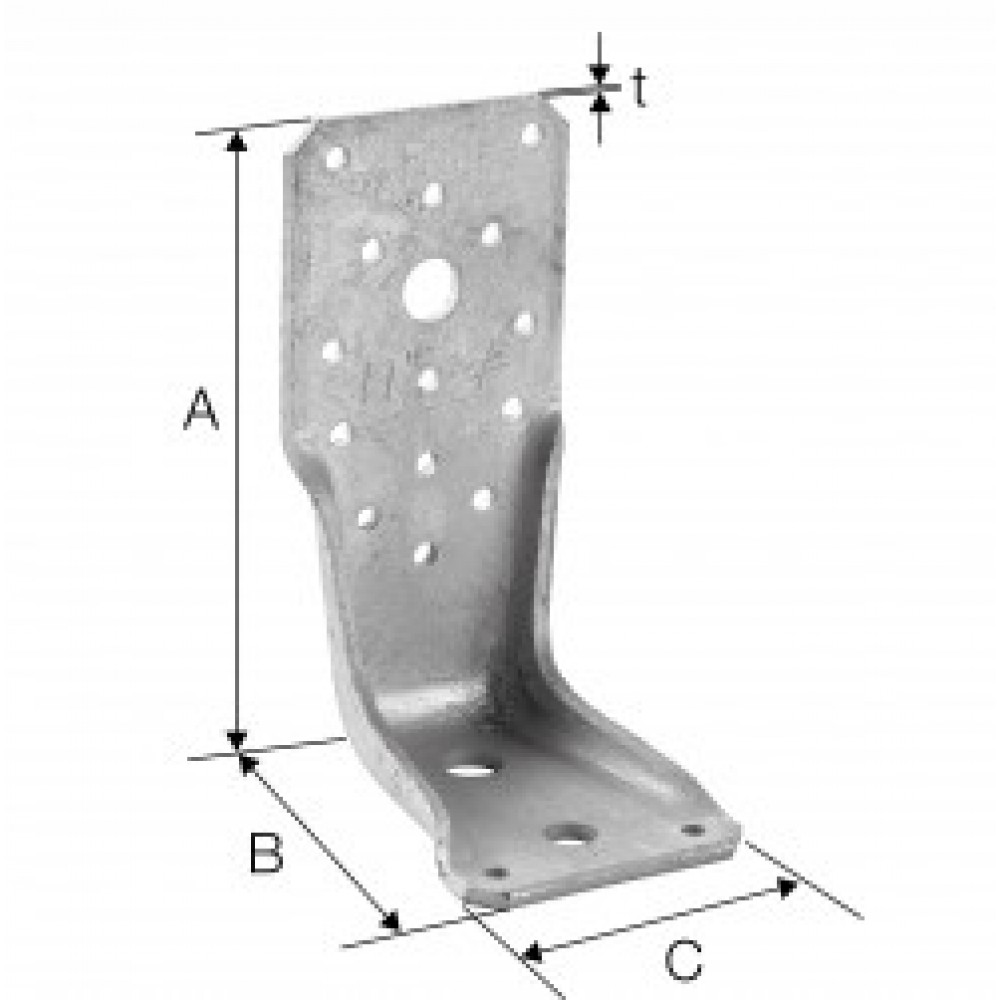

| Dimension B | 85 mm |
| Dimension C | 65 mm |
| Finition de protection | Galvanisation Z275 |
| Marque | SIMPSON Strong-Tie |
| Matière | Acier laminé à froid S250GD |
| Perçages Aile B | 2 Ø5 – 1 Ø11 – 1 Ø13,5×25 mm |
| Porte | Bois massif, bois lamellé-collé, bois composite, … |
| Porteur | Béton |
| Type | AKR |
| Épaisseur t | 3 mm |
| Code fabricant |
|
| Dimension A(mm) |
|
| Perçages Aile A |
|
