Description

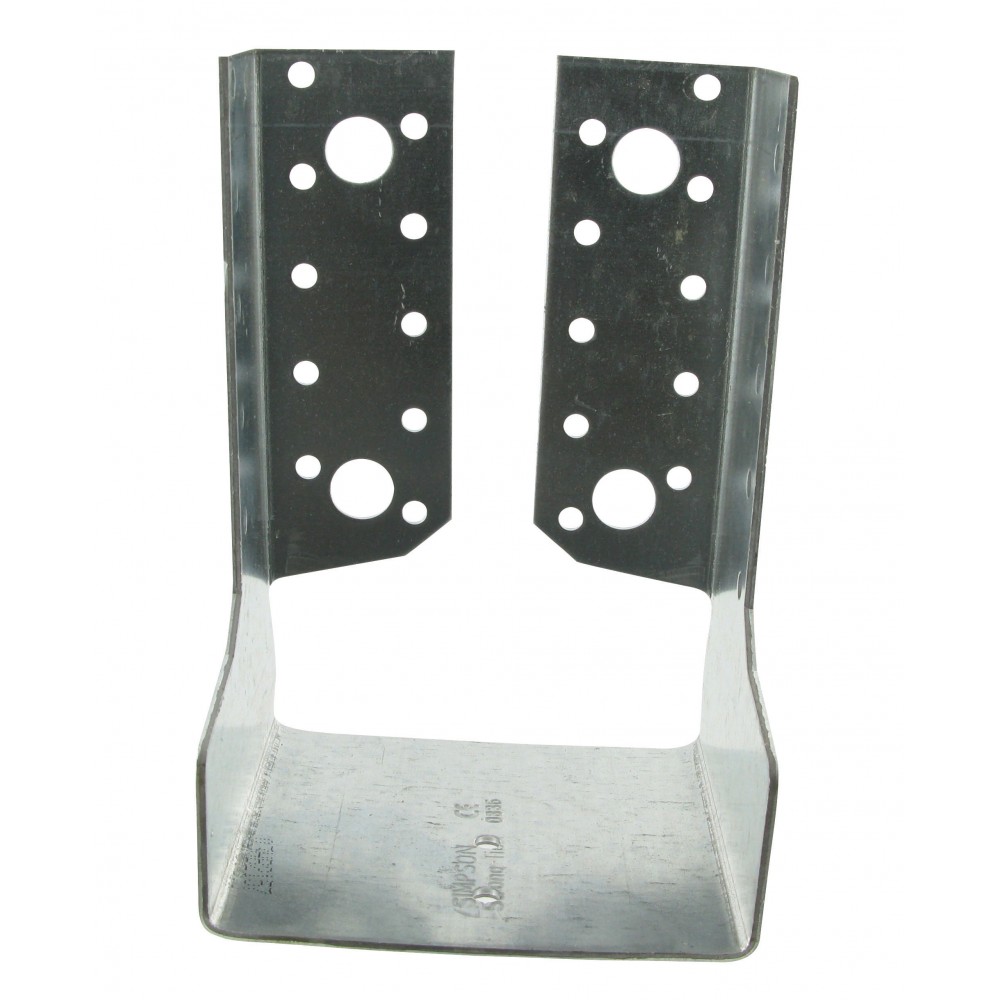

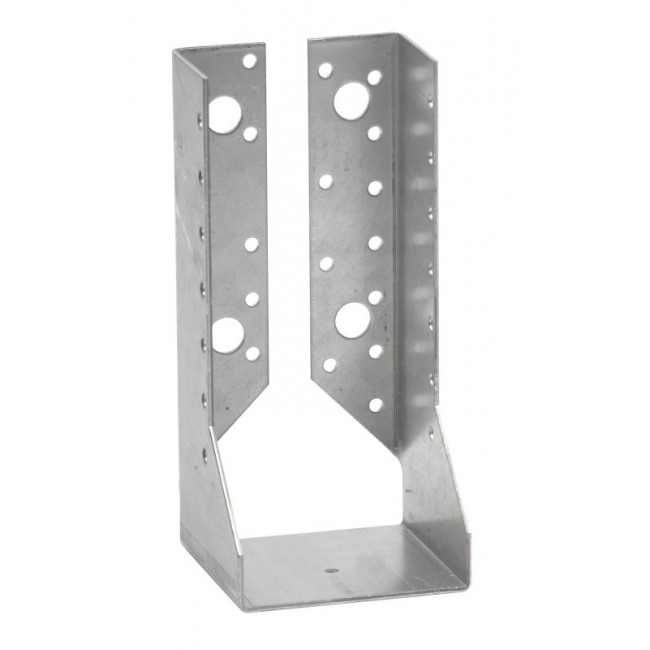

Le sabot de charpente SAI à ailes intérieures permet de répondre à plusieurs cas de figures comme les assemblages sans débattement (par ex. poutre sur poteau) et les assemblages en coin. Il ne peut pas être utilisé sur béton, les chevilles y seraient trop rapprochées.

Caractéristiques

• Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
• Protection du métal type Z275 (galvanisé zinc 19 microns).
• Exemples d’utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.

Avantages

• Installation simple et rapide.
• Discrétion de l’assemblage.

Supports

• Se fixe sur bois massif, bois composite ou lamellé collé
• Pour la fixation du bois massif ou lamellé collé, des bois composites

Domaines d’utilisation

Solives.

• Pannes.
• Lisses et montants de bardage.
• Poteau poutre.

Mise en oeuvre et fixations

Sur porté :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Sur porteur :

• Pointes annelées CNA Ø 4.0 x 50 mm.
• Pointes annelées CNA Ø 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
• Vis CSA Ø 5.0 x 40 mm.
• Vis CSA Ø 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Non recommandé sur support béton du fait d’un entraxe entre les chevilles trop faible.

Classe de protection	Classe 2 : sous abri (charpente, ossature, etc.)
Finition de protection	Galvanisation Z275
Marque	SIMPSON Strong-Tie
Matière	Acier laminé à froid S250GD
Porteur	Bois massif, bois lamellé-collé, bois composite, …
Type	SAI – SAIL
Épaisseur t	2 mm
Code fabricant	SAI200/38/2 SAI340/64/2 SAI380/70/2 SAI380/76/2 SAI440/80/2 SAI440/100/2 SAI340/64/2
Conditionnement	40 Unitaire
Dimension A(mm)	38 64 70 76 80 100
Dimension B(mm)	81 138 152 155 170 180
Dimension C(mm)	76 84
Hauteur de solive maximum(mm)	122 207 228 233 255 270
Hauteur de solive minimum(mm)	91 148 165 166 184 194
Largeur de solive minimum(mm)	36 62 68 75 80 100
