Description

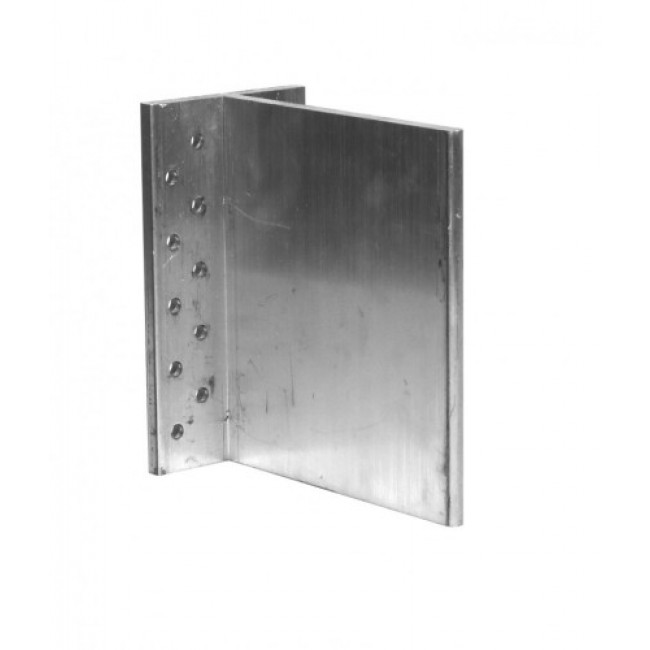

Cet étrier en âme en aluminium BTALU permet de réaliser un assemblage bois sur bois totalement invisible pour des poutres de grandes hauteurs.Il est livré en barre à découper suivant la hauteur de la poutre portée. Il a la possibilité de reprendre des poutres jusqu’à une hauteur de 900 mm.

Domaines d’utilisation

• Solives
• Pannes
• Poutre porteuse

Avantages

• Barre de 1200 mm à découper suivant la hauteur de la poutre portée
• Possibilité de reprendre des poutres jusqu’à une hauteur de 900 mm
• Tenue au feu 1/2h en suivant certaines préconisations

Fixations

Sur porteur :

• Pointes CNA Ø4,0 x 50 mm ou vis CSA Ø5,0 x 40 mm.

Sur porté :

• Broches STD Ø12.

Installation

Le BTALU est vendu en barre de 1180 mm. Il doit être recoupé par l’utilisateur, la longueur utile maximale étant de 600 mm. L’étrier peut être utilisé avec une poutre portée dont la pente est comprise entre – 45° et + 45°. Le BTALU est livré sans perçage dans l’âme. Les perçages doivent être réalisés avec un entraxe régulier de 40 mm avant introduction des broches STD Ø12 (voir « Notice de montage »).

• Couper le BTALU à la hauteur voulue (les valeurs de charges sont données pour une hauteur maximale de 600 mm).
• Fixer le BTALU sur le porteur avec des pointes CNA Ø4,0 x 50 mm.

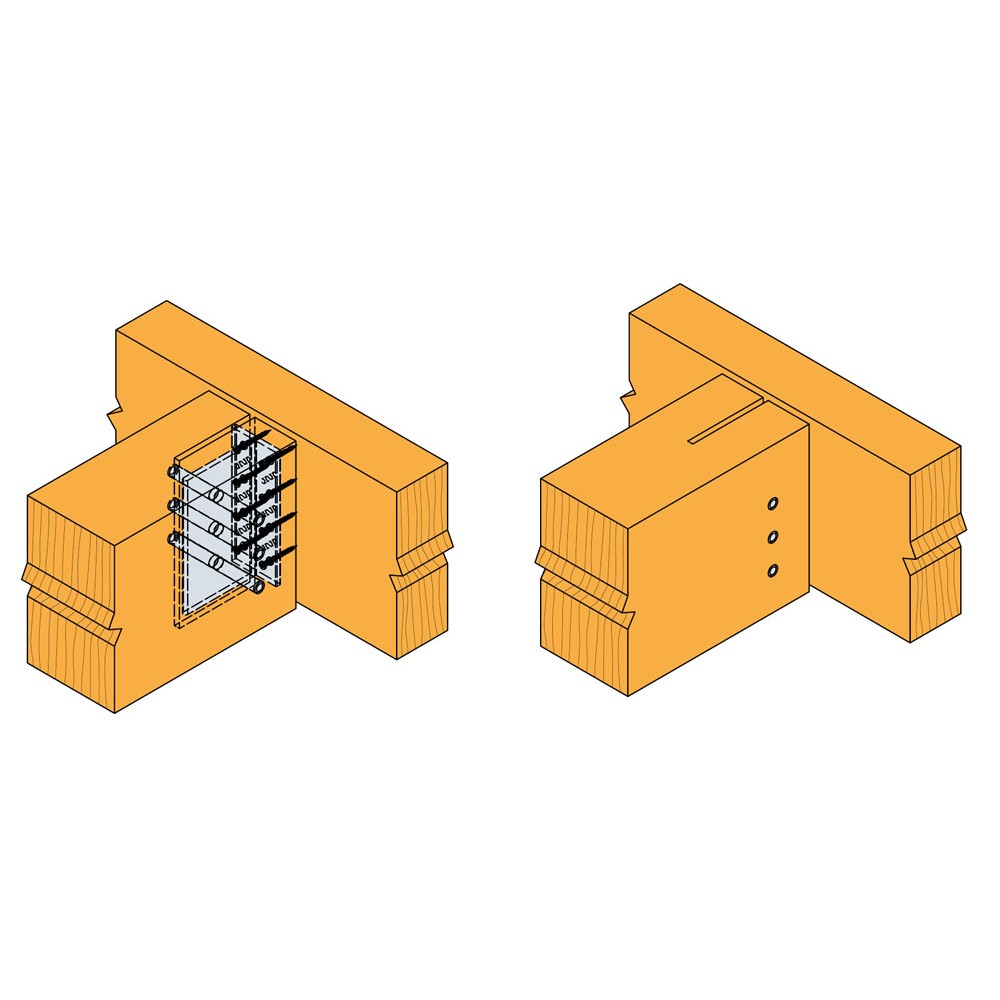

• Réaliser un lamage vertical à l’axe de la poutre portée d’une épaisseur de 9 mm et d’une profondeur de 115 mm sur toute la hauteur de la poutre pour insérer l’âme de l’étrier.
• Placer la poutre sur l’étrier en position finale.
• Percer en même temps le bois et l’âme de l’étrier en prenant en compte les préconisations de perçages sur l’âme du BTALU. Le perçage du bois peut être effectué en amont et ainsi servir de guide pour la perforation des trous de broches dans l’âme de l’étrier.
• Insérer les broches dans les perçages pour terminer la mise en place.

Classe de protection	Classe 3
Conditionnement	Barre de 1180 mm

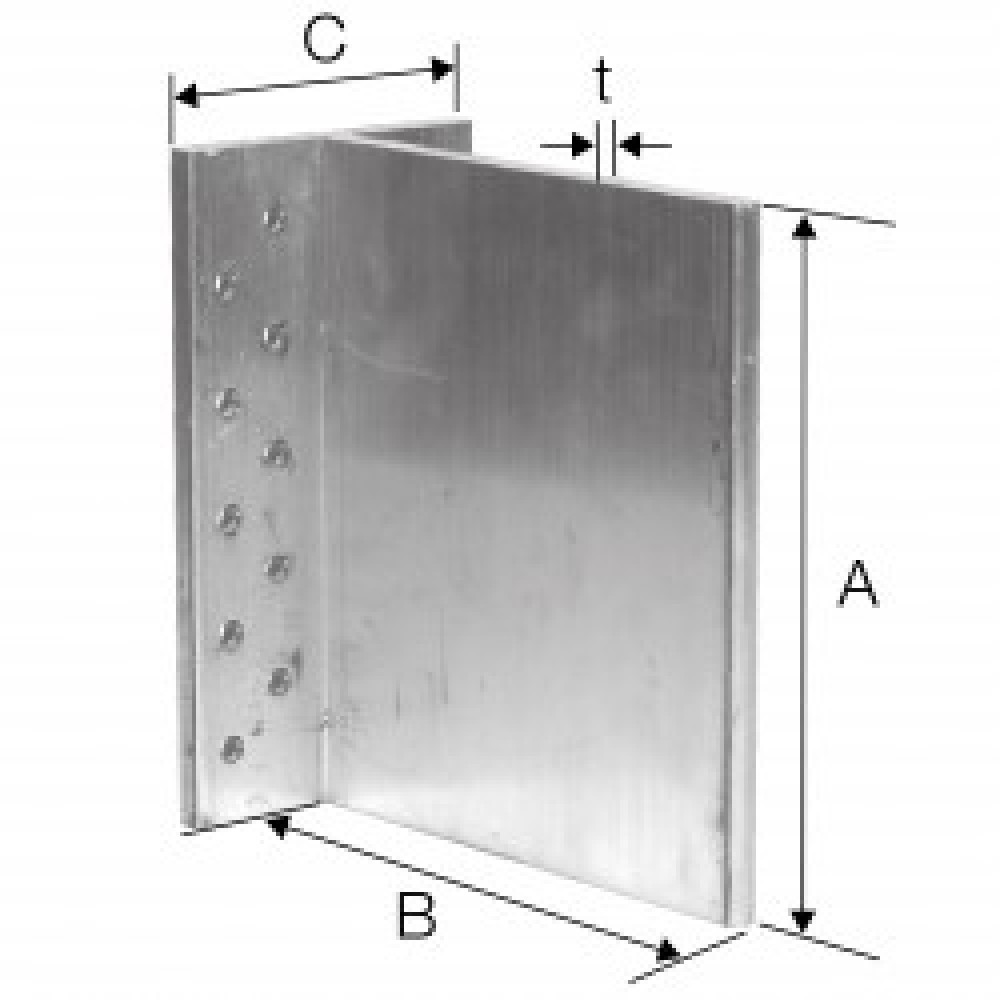

Dimension A	1180 mm
Dimension B	109 mm
Dimension C	62 mm
Marque	SIMPSON Strong-Tie
Matière	Aluminium
Porte	Bois massif, bois lamellé-collé
Porteur	Bois massif, bois lamellé-collé
Type	BTALU
Épaisseur t	6 mm
Code fabricant	BTALU1200
