Description

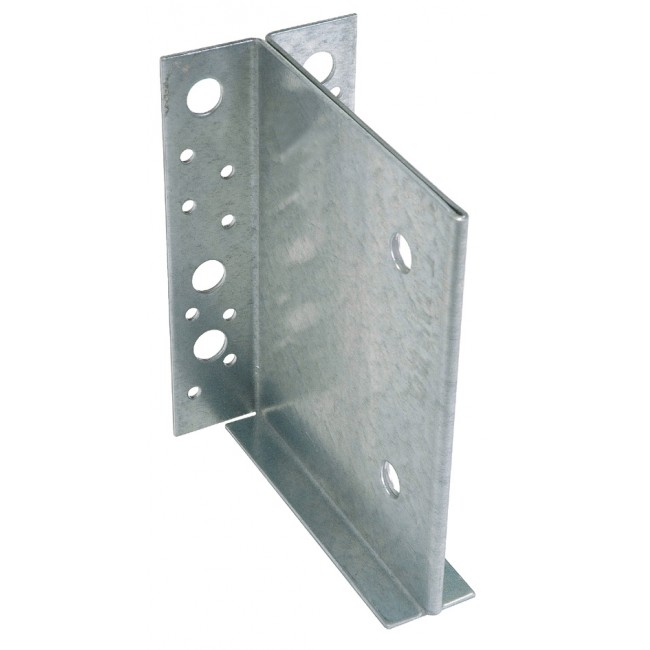

L’étrier à âme intérieure ETNM SIMPSON Strong-Tie est conçu pour la réalisation d’assemblages discrets solives sur litier ou poutre sur poteau.
Le talon inférieur permet un positionnement précis du bois et le montage facilité des broches sur le porté.
Caractéristiques
- Classe de protection 2 : ce produit est prévu pour être posé dans un espace abrité (non chauffé), par exemple une charpente ou un préau. L’humidité de l’air ambiant ne dépasse pas 85 % plus de quelques semaines par an. Les bois de charpente ont généralement une humidité de 20%.
- Protection du métal type Z275 (galvanisé zinc 19 microns).
- Exemples d’utilisation : menuiserie intérieure, charpente, ossature, préau, carport couvert, etc.
Mise en oeuvre et fixations
Sur porté :
- Broches Ø12 mm en acier S235JR, STD12 (la longueur des broches est inférieure ou égale à la largeur de la solive portée).
Sur porteur :Support bois :
- Pointes annelées CNA Ø4,0 x 50 mm.
- Tirefonds et boulons Ø10 mm.
Support béton et acier :
La mise en oeuvre des étriers est déconseillée sur support béton ou acier du fait de l‘encombrement des boulons qui rendent la distance du bout du bois avec les broches non-conforme à l‘Eurocode 5.
Installation
- Réaliser une entaille de 6 mm pour mettre en place l‘âme dans le bois.
- Pour le positionnement des broches, découvrez nos fiches d‘aide à l‘installation.

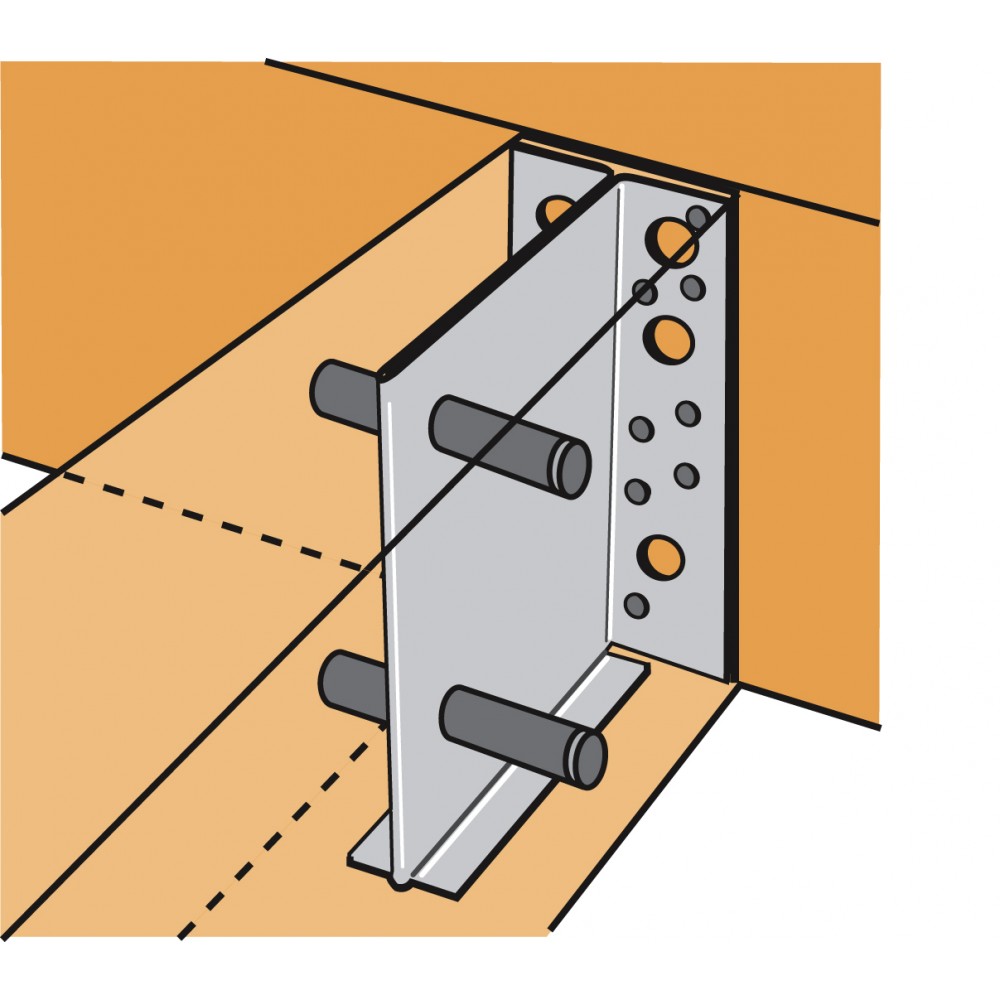

- Assemblage discret sur poutres apparentes

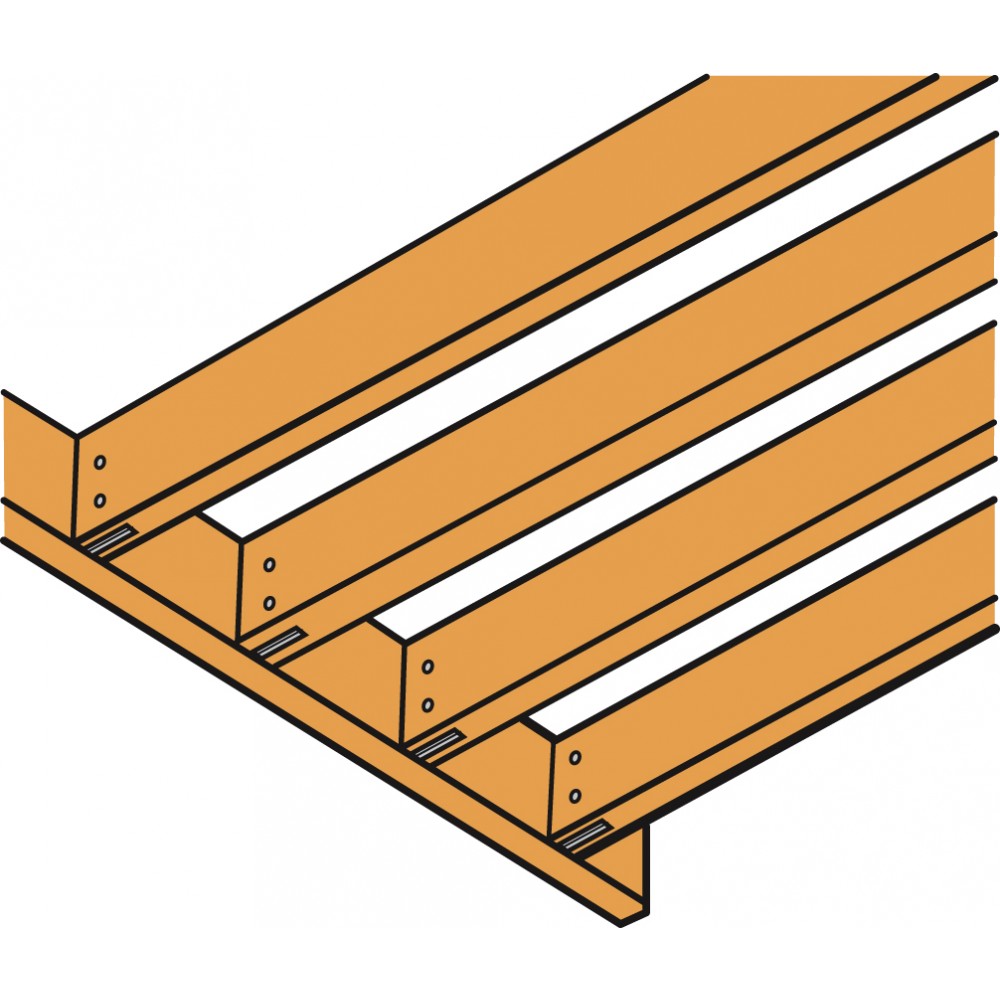

- Assemblage de solive sur poutre

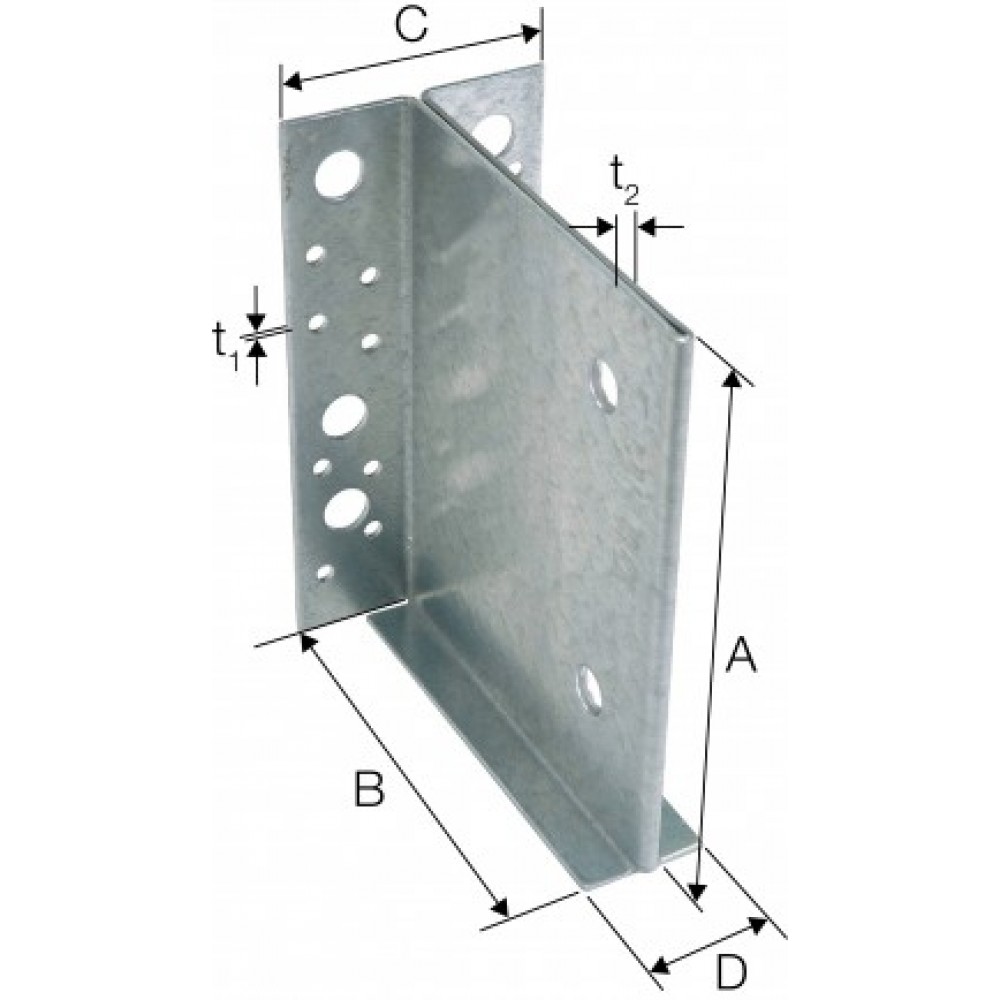

| Classe de protection | Classe 2 : sous abri (charpente, ossature, etc.) |
|---|---|
| Dimension B | 130 mm |
| Finition de protection | Galvanisation Z275 |
| Largeur de solive maximum | 160 mm |
| Marque | SIMPSON Strong-Tie |
| Matière | Acier laminé à froid S250GD |
| Porte | Bois massif, bois lamellé-collé, bois composite, … |
| Porteur | Bois massif, bois lamellé-collé, bois composite, … |
| Type | ETNM |
| Épaisseur t | 2 mm |
| Code fabricant |
|
| Conditionnement |
|
| Dimension A(mm) |
|
| Dimension C(mm) |
|
| Hauteur de solive maximum(mm) |
|
| Hauteur de solive minimum(mm) |
|
| Largeur de solive minimum(mm) |
|
| Perçages sur le porteur |
|
| Perçages sur le porté |
|
