Description

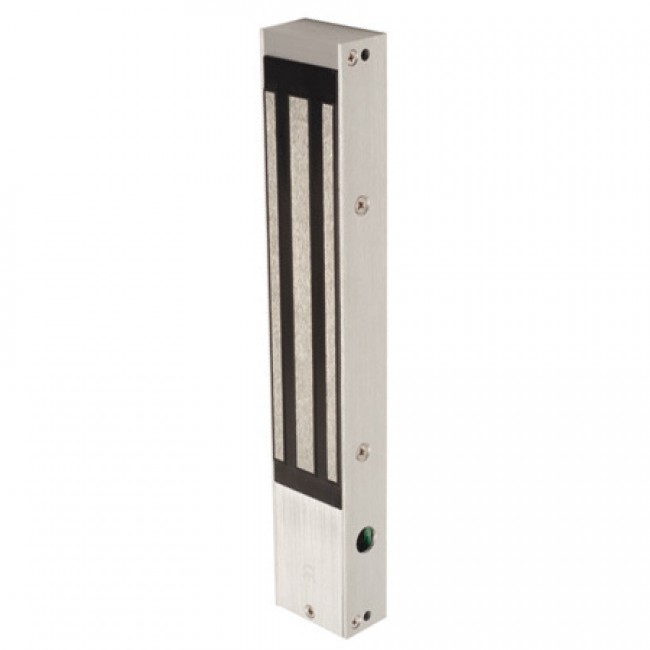

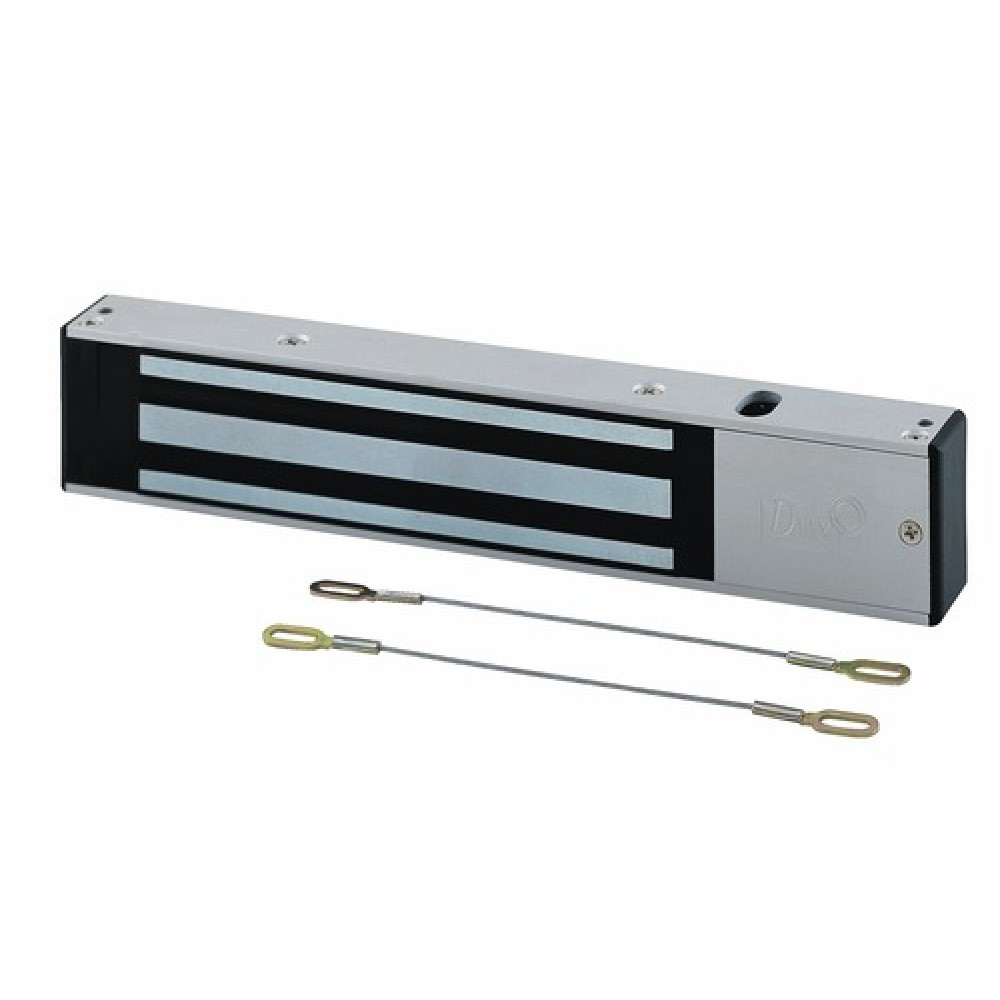

Ces ventouses électromagnétiques C3S11 et C5S11 du fabricant CDVI permettent le verrouillage d’une porte sans usure mécanique.

Ces ventouses en applique permettent un verrouillage d’issue contrôlé par clavier à touches, lecteur à badge ou autres. Elles ne conviennent pas pour une issue de secours.

En cas de coupure de courant, l’accès est libéré instantanément.

Elles disposent d’une force de rétention de 300 ou 500 kg, selon le modèle. Conçues avec un boîtier en aluminium anodisé, ces ventouses sont rrobustes. Elles fonctionnent par rupture de courant grâce à une alimentation bitension 12/24 V DC.

Faciles à installer, elles sont préconisées pour une pose en intérieur.

Ces ventouses C3S11 et C5S11 sont équipées d’une protection électronique contre les effets de self.

Information sur la puissance de l’alimentation

Pour un bon foctionnement, il faut s’assurer que la source d’alimentation a une puissance disponible supérieure à celle demandée par l’électro-aimant. Si la source d’alimentation destinée à alimenter l’électro-aimant a moins de puissance que celle demandée par celui-ci, la force de la ventouse sera moindre que celle spécifiée dans les fiches techniques.

Influence du câblage

La résistance du câblage s’ajoute à la puissance demandée par la bobine de la ventouse. Si le câblage est très long, l’aimant va perdre de sa puissance par rapport aux valeurs du fabricant. C’est pourquoi il faut installer l’alimentation le plus près possible de la ventouse.

Vous trouverez les compléments aux ventouses dans la rubrique accessoires.

Adaptée DAS	Non
Avec contreplaque	Oui
Avec relais	Non
Avec temporisation	Non
Consommation 12 V DC	550 mA
Consommation 24 V DC	275 mA
Câblage	Sans câble
Marque	CDVI
Tension AC/DC	12/24 V DC
Type de pose	En applique
Type de ventouse	Indépendante
Code fabricant	E0605000002 E0605000005
Dimensions contre-plaque (L x l x P)	185 x 38 x 11 mm 185 x 60 x 12 mm
Force(kg)	300 500
Largeur totale(mm)	43 67
Longueur totale(mm)	250 266
Profondeur totale(mm)	27 41
