Description

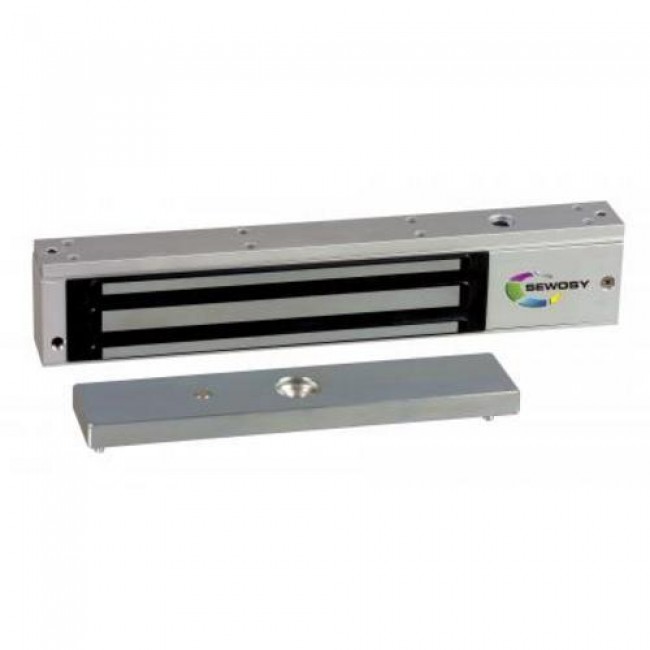

Cette ventouse électromagnétique en applique EF300CTC de SEWOSY, d’une résistance de 300 kg, permet le verrouillage d’issue de secours ou de porte contrôlée par clavier à touches, lecteur à badge,…

Elle est équipée d’un dispositif anti-démontage qui minimise les risques de vandalisme.

Cette ventouse EF300CTC est équipée d’un contact Hall d’état comprenant une diode électroluminescente, (LED). Il permet d’envoyer un report d’information à un tableau de bord ou un organe de gestion sur l’état verrouillé ou déverrouillé de la ventouse. Si elle est déverrouillée, un voyant rouge s’allume ; dans le cas contraire, ce voyant est vert. Le pouvoir de coupure de ce contact ne peut excéder 24V DC et 2 ampères.

Cette ventouse a un système anti-rémanence qui permet de neutraliser le champ magnétique et d’accélérer le déverrouillage.

Ses caractéristiques principales :

• Tension : 12 ou 24 VCC
• Consommation 480 mA en 12 V, 240 mA en 24 V
• Protection IP 42
• Sans temporisation
• Contact Hall : permet de visualiser l’état verrouillé ou déverrouillé avec une LED
• Livrée avec contreplaque
• Avec signal

Information sur la puissance de l’alimentation

Pour un bon foctionnement, il faut s’assurer que la source d’alimentation a une puissance disponible supérieure à celle demandée par l’électro-aimant. Si la source d’alimentation destinée à alimenter l’électro-aimant a moins de puissance que celle demandée par celui-ci, la force de la ventouse sera moindre que celle spécifiée dans les fiches techniques.

Influence du câblage

La résistance du câblage s’ajoute à la puissance demandée par la bobine de la ventouse. Si le câblage est très long, l’aimant va perdre de sa puissance par rapport aux valeurs du fabricant. C’est pourquoi il faut installer l’alimentation le plus près possible de la ventouse.

Vous trouverez les compléments aux ventouses dans la rubrique accessoires.

Adaptée DAS	Oui
Avec contreplaque	Oui
Avec relais	Non
Avec temporisation	Non
Consommation en 12 V DC	480 mA
Consommation en 24 V DC	240 mA
Câblage	Sans câble
Dimensions contreplaque ( L x l x P )	180 x 38 x 11 mm
Force	300 kg
Largeur totale	48,40 mm
Longueur totale	250 mm
Marque	SEWOSY
Profondeur totale	25,85 mm
Tension AC/DC	12/24 V DC
Type de pose	En applique
Type de ventouse	Indépendante
Code fabricant	EF300CTC
